Złączka szynowa przelotowa ZDK 2.5 GE | 1103830000 Weidmuller

Opis i Kluczowe Cechy

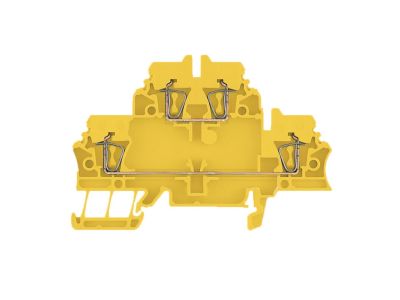

Złączka szynowa przelotowa ZDK 2.5 GE (symbol 1103830000) to element służący do szybkiego i bezpiecznego łączenia przewodów w rozdzielnicach oraz szafach sterowniczych. Przeznaczona do montażu na szynie TH35, umożliwia prowadzenie połączeń przelotowych bez konieczności stosowania dodatkowych łączników. Dzięki oznaczeniu kolorystycznemu (szary) ułatwia identyfikację w instalacji.

• Przekrój przewodu: do 2,5 mm² – pozwala na podłączenie standardowych przewodów miedzianych w obwodach oświetleniowych, gniazd wtyczkowych i sterowniczych, zapewniając pewny styk elektryczny.
• Montaż na szynie TH35: szybkie osadzenie i pewne zamocowanie bez użycia narzędzi, co skraca czas prac instalacyjnych.
• Konstrukcja przelotowa: umożliwia połączenie dwóch przewodów wewnątrz jednej złączki, eliminując konieczność stosowania złączek dodatkowych i oszczędzając miejsce w rozdzielnicy.
• Kolor szary (GE): ułatwia segregację wizualną i identyfikację przewodów neutralnych lub pomocniczych w rozdzielnicy.
• Kompatybilność z narzędziami: przewody można podłączać za pomocą standardowego wkrętaka, a zaciski zapewniają stabilny docisk bez uszkadzania żył.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z ogólnie przyjętymi europejskimi normami bezpieczeństwa dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Producent gwarantuje zgodność z wymaganiami dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Złączka ZDK 2.5 GE znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów o przekroju do 2,5 mm² w układach rozdzielczych i sterowniczych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – idealna do tworzenia punktów rozgałęźnych w instalacjach oświetleniowych i gniazd wtyczkowych.
• Stosowanie w szafach sterowniczych – do przejść między obwodami zasilającymi a sterowniczymi, np. w układach automatyki budynkowej.
• Wymiana i modernizacja istniejących instalacji – szybkie i bezpieczne łączenie przewodów bez konieczności lutowania lub zaciskania końcówek.
• Połączenia w systemach fotowoltaicznych (DC) – przy zachowaniu odpowiednich przekrojów i napięć, złączka może być używana do łączenia przewodów paneli słonecznych.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Złączkę montuje się na szynie TH35 (DIN 35 mm) poprzez zatrzaśnięcie. Przed podłączeniem przewodów należy upewnić się, że ich końce są odpowiednio oczyszczone i skręcone (w przypadku linek). Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta – typowo zaleca się dokręcanie z wyczuciem, aby nie uszkodzić materiału izolacyjnego. Przekrój przewodów musi być dobrany do prądu obciążenia oraz temperatury otoczenia. Po zakończeniu montażu sprawdzić prawidłowość połączenia poprzez próbę pociągnięcia przewodu.

FAQ

• Czy złączka nadaje się do przewodów wielożyłowych (linek)? Tak, złączka ZDK 2.5 GE została zaprojektowana do łączenia przewodów wielożyłowych o przekroju do 2,5 mm². Zaleca się jednak stosowanie tulejek końcowych, aby uniknąć strzępienia się żył.
• Jaki jest stopień ochrony złączki? Podobnie jak większość aparatury modułowej montowanej w rozdzielnicach, złączka posiada stopień ochrony IP20 (ochrona przed dostępem do części niebezpiecznych palcami). W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować dodatkowe obudowy.
• Czy złączka umożliwia łączenie przewodów o różnych przekrojach? Złączka jest przeznaczona do łączenia przewodów o jednakowym przekroju (maks. 2,5 mm²). Łączenie przewodów o różnym przekroju może prowadzić do osłabienia styku i przegrzania – w takich przypadkach należy stosować odpowiednie złączki rozgałęźne lub listwy zaciskowe.
