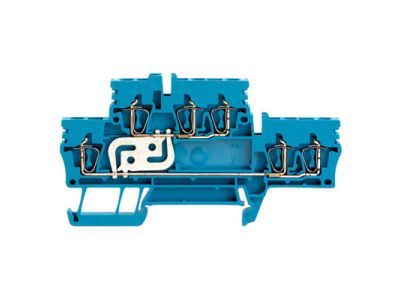

Złączka szynowa przelotowa ZDK 2.5/3AN V BL | 1924480000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDK 2.5/3AN V BL (numer katalogowy 1924480000) to element przeznaczony do montażu na szynie DIN TH35. Przystosowana do przewodów o przekroju do 2,5 mm², w kolorze niebieskim, co ułatwia identyfikację wizualną w rozdzielnicy. Dzięki konstrukcji przelotowej umożliwia szybkie łączenie przewodów bez użycia dodatkowych mostków, oszczędzając miejsce w szafie sterowniczej.

• Przekrój przewodu: do 2,5 mm² – umożliwia podłączenie standardowych przewodów instalacyjnych, zapewniając pewne i trwałe połączenie elektryczne.
• Montaż na szynie TH35 – szybkie i stabilne mocowanie w rozdzielnicy, zgodne z najpopularniejszym systemem szyn DIN.
• Kolor niebieski – ułatwia orientację w instalacji, szczególnie przy oznaczaniu przewodu neutralnego (N) w typowym kodowaniu barwnym.
• Konstrukcja przelotowa – pozwala na proste łączenie przewodów w jednej linii, redukując liczbę złączy i poprawiając czytelność okablowania.
• Kompaktowa obudowa – oszczędza miejsce w rozdzielnicy, idealna do gęstych zabudów i szaf sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Złączka szynowa ZDK 2.5/3AN V BL jest produkowana zgodnie z europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Gwarantuje to niezawodność i bezpieczeństwo w instalacjach niskiego napięcia, a także zgodność z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Złączka szynowa przelotowa znajduje zastosowanie w rozdzielnicach elektrycznych do łączenia przewodów w obwodach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Łączenie przewodów neutralnych i ochronnych w rozdzielnicach głównych oraz podrozdzielnicach.
• Tworzenie punktów rozgałęźnych dla przewodów o przekroju do 2,5 mm².
• Stosowanie w instalacjach oświetleniowych i gniazd wtykowych, gdzie wymagane jest szybkie i pewne łączenie przewodów.
• Montaż w szafach sterowniczych i automatyce budynkowej, ułatwiający porządkowanie okablowania.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Złączkę montuje się na szynie TH35 (35 mm) poprzez zatrzaśnięcie. Przekrój podłączanych przewodów nie może przekraczać 2,5 mm². Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (jeśli nie podano, standardowo ok. 0,5 Nm). Należy także upewnić się, że przewody są odpowiednio odizolowane i zabezpieczone przed przypadkowym wyciągnięciem.

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej złączki? Zgodnie z oznaczeniem modelu (ZDK 2.5/3AN V BL) maksymalny przekrój przewodu wynosi 2,5 mm². Należy stosować przewody miedziane zarówno sztywne, jak i giętkie (z tulejkami).
• Czy złączka nadaje się do przewodów giętkich? Producent nie podaje szczegółowych informacji – w praktyce dla przewodów giętkich zaleca się używanie tulejek zaciskowych, aby zapewnić prawidłowe połączenie. W razie wątpliwości sprawdź dokumentację lub skontaktuj się z producentem.
• Jaki jest stopień ochrony (IP) złączki? W danych produktu nie określono stopnia ochrony. W standardowych warunkach rozdzielnicy wewnętrznej przyjmuje się IP20, jednak dla konkretnych wymagań (pyło- lub wilgocioodporność) należy zweryfikować dokumentację techniczną producenta.
