Złączka szynowa przelotowa ZDK 2.5/3AN DU-PE | 1924460000 Weidmuller

Opis i Kluczowe Cechy

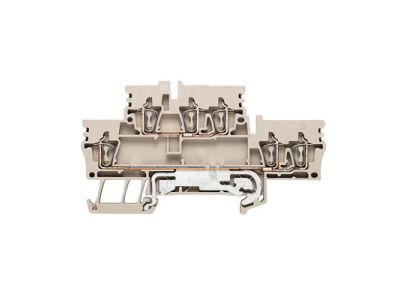

Złączka szynowa przelotowa ZDK 2.5/3AN DU-PE (symbol 1924460000) przeznaczona jest do łączenia i rozgałęziania przewodów w instalacjach elektrycznych. Kolorystyka niebieska (N) i żółto-zielona (PE) ułatwia odróżnienie przewodu neutralnego od ochronnego, co zwiększa bezpieczeństwo i czytelność rozdzielnicy. Produkt montowany na szynie TH35 (DIN) – standardowe rozwiązanie w rozdzielnicach.

• Przekrój przewodu 2,5 mm²: zapewnia pewne połączenie dla typowych przewodów instalacyjnych, stosowanych w obwodach odbiorczych i oświetleniowych.
• Konstrukcja przelotowa (3AN): umożliwia rozgałęzienie obwodu bez konieczności stosowania dodatkowych listew przyłączeniowych – oszczędność miejsca i czasu montażu.
• Dwukolorowa obudowa (niebieski / żółto-zielony): ułatwia identyfikację funkcji przewodu (N vs PE) zgodnie z obowiązującymi oznaczeniami, co minimalizuje ryzyko pomyłek.
• Montaż na szynie TH35: szybki i stabilny montaż w standardowych rozdzielnicach bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw niskonapięciowych i posiada oznaczenie CE. Jego konstrukcja zapewnia izolację odpowiadającą standardom stosowanym w instalacjach niskiego napięcia. (W dostarczonych danych nie podano konkretnych numerów norm).

Zastosowanie

Złączka szynowa przelotowa ZDK 2.5/3AN DU-PE znajduje zastosowanie w rozdzielnicach elektrycznych do łączenia przewodów neutralnych i ochronnych, szczególnie w obwodach wymagających rozgałęzień.

• Łączenie i rozgałęzianie przewodów neutralnych (N) w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie i rozgałęzianie przewodów ochronnych (PE) dla zapewnienia ciągłości połączeń ochronnych.
• Organizacja okablowania w szafach sterowniczych i automatyce budynkowej – uporządkowane prowadzenie przewodów.
• Tworzenie punktów połączeniowych w instalacjach tymczasowych i stałych, gdzie wymagana jest szybka modyfikacja obwodu.

Wskazówki Montażowe

Montaż złączki może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Złączkę mocuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody o przekroju do 2,5 mm² wprowadza się w odpowiednie otwory i dokręca śruby momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do spodziewanego obciążenia prądowego.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, konstrukcja przystosowana jest do przewodów sztywnych i linkowych o przekroju 2,5 mm². Dla przewodów linkowych zaleca się stosowanie tulejek kablowych, aby zapewnić pewne i bezpieczne połączenie.
• Jaki stopień ochrony ma złączka? W danych produktu nie podano stopnia ochrony. Typowo złączki szynowe montowane wewnątrz rozdzielnic mają ochronę IP20. Ostateczny stopień ochrony całej rozdzielnicy należy dobrać do warunków środowiskowych.
• Czy można podłączyć dwa przewody do jednego zacisku? Złączka posiada trzy oddzielne zaciski (oznaczenie 3AN). Każdy zacisk jest przeznaczony dla jednego przewodu. Dla rozgałęzienia obwodu zaleca się wykorzystanie osobnego zacisku lub dedykowanej szyny rozdzielczej – łączenie dwóch przewodów w jednym zacisku nie jest zalecane.
