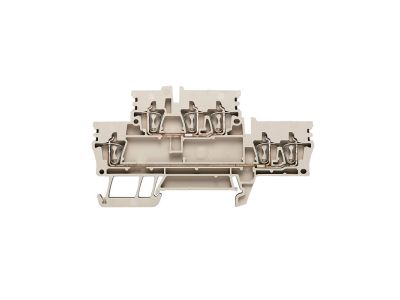

Złączka szynowa przelotowa ZDK 2.5/3AN | 1924510000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDK 2.5/3AN (nr katalogowy 1924510000) to uniwersalne rozwiązanie do bezpiecznego łączenia przewodów w instalacjach elektrycznych. Dzięki konstrukcji przelotowej umożliwia szybkie i pewne połączenie przewodów o przekroju do 2,5 mm², co znajduje zastosowanie w rozdzielnicach, szafkach sterowniczych i puszkach rozgałęźnych. Produkt przeznaczony jest do montażu na standardowej szynie DIN TH35.

• Przelotowy system łączenia: Zapewnia ciągłość przewodu bez konieczności stosowania dodatkowych mostków – redukuje liczbę połączeń i minimalizuje ryzyko luzowania się styków.
• Kompatybilność z przewodami do 2,5 mm²: Odpowiednia dla typowych obwodów oświetleniowych, gniazd wtyczkowych oraz sterowania – zapewnia pewny zacisk i niski spadek napięcia.
• Konstrukcja 3-zaciskowa (3AN): Umożliwia połączenie trzech przewodów w jednym punkcie, co ułatwia rozgałęzianie instalacji i oszczędza miejsce na szynie.
• Montaż na szynie TH35: Szybkie zatrzaskiwanie bez użycia narzędzi – skraca czas instalacji i ułatwia późniejszą modyfikację rozdzielnicy.
• Solidne wykonanie materiałowe: Odporne na temperaturę i drgania, zapewnia długotrwałą niezawodność połączeń w warunkach normalnej eksploatacji.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Stosowanie produktu zgodnie z instrukcją producenta gwarantuje bezpieczeństwo i niezawodność instalacji.

Zastosowanie

Złączka ZDK 2.5/3AN znajduje szerokie zastosowanie w instalacjach elektrycznych niskiego napięcia, zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Zalecana do łączenia przewodów w rozdzielnicach i puszkach.

• Łączenie przelotowe przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Rozgałęzianie obwodów oświetleniowych i gniazd wtyczkowych – umożliwia podłączenie kilku odbiorników z jednego źródła.
• Instalacje sterowania (np. połączenia między stycznikami, przekaźnikami, przyciskami) w szafkach automatyki.
• Prace modernizacyjne i serwisowe – szybkie dołączanie nowych obwodów bez konieczności demontażu istniejących połączeń.

Wskazówki Montażowe

Montaż i podłączenie złączki powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy odizolować na odpowiednią długość i wsunąć do gniazda, a następnie dokręcić śrubę momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodu należy dobrać do spodziewanego obciążenia prądowego.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, konstrukcja zacisku umożliwia bezpieczne zamocowanie zarówno przewodów jednożyłowych, jak i linkowych (po ewentualnym zastosowaniu tulejek, jeśli wymaga tego średnica).
• Jaki stopień ochrony ma złączka? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic i puszek, które zapewniają odpowiednią ochronę przed pyłem i wilgocią. Sam produkt nie posiada określonego stopnia IP – ostateczna szczelność zależy od obudowy.
• Czy można łączyć przewody o różnych przekrojach? Tak, w ramach zakresu do 2,5 mm² można łączyć przewody o różnych przekrojach (np. 1,5 mm² i 2,5 mm²), pod warunkiem że łączny prąd obciążenia nie przekracza wartości dopuszczalnych dla najsłabszego przewodu.
