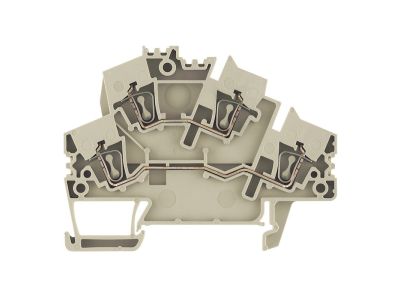

Złączka szynowa przelotowa ZDK 2.5-2V BED OR | 1938030000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDK 2.5-2V BED OR (symbol 1938030000) to 2-piętrowa złączka do szyny DIN TH35, która oszczędza miejsce w rozdzielnicy dzięki dwóm poziomom zacisków. Przeznaczona do przewodów o przekroju nominalnym 2,5 mm² (wg oznaczenia ZDK 2.5), zapewnia pewne i trwałe połączenie. Pomarańczowy kolor (OR) ułatwia identyfikację obwodów w instalacji.

• 2-piętrowa konstrukcja (2V): Pozwala na podłączenie dwóch niezależnych obwodów w jednym module, co oszczędza miejsce na szynie DIN.
• Przekrój przyłączeniowy do 2,5 mm²: Odpowiedni dla typowych przewodów instalacyjnych w obwodach sterowania i sygnalizacji.
• Przelotowa budowa: Umożliwia ciągłe prowadzenie przewodów przez złączkę, ułatwiając rozgałęzianie.
• Pomarańczowy kolor (OR): Ułatwia wizualne odróżnienie złączki od innych – często stosowany w obwodach 24 V DC.
• Montaż na szynie TH35: Szybki i stabilny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Złączka szynowa przelotowa ZDK 2.5-2V BED OR spełnia wymagania europejskich norm dotyczących aparatury modułowej i posiada oznaczenie CE. Brak konkretnych numerów norm w dostarczonych danych.

Zastosowanie

Złączka szynowa przelotowa stosowana jest w instalacjach elektrycznych do łączenia przewodów w rozdzielnicach, szafach sterowniczych oraz puszkach przyłączeniowych.

• Łączenie przewodów w obwodach sterowania i automatyki budynkowej.
• Rozgałęzianie linii zasilających dla styczników, przekaźników i innych odbiorników.
• Tworzenie punktów pomiarowych i odczepów w instalacjach sygnalizacji.
• Wykorzystanie w układach dystrybucji napięcia stałego (24 V DC) – kolor pomarańczowy ułatwia identyfikację.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Złączkę montuje się na szynie DIN TH35 (35 mm). Przewody należy przygotować zgodnie z zaleceniami producenta – zalecane stosowanie tulejek zaciskowych dla przewodów linkowych. Moment dokręcania oraz zalecany przekrój przewodów należy sprawdzić w dokumentacji technicznej produktu. Po zamontowaniu należy sprawdzić pewność osadzenia na szynie oraz dokręcenie zacisków.

FAQ

• Jaki jest stopień ochrony złączki? Standardowo złączki szynowe przeznaczone do montażu wewnątrz rozdzielnic charakteryzują się stopniem ochrony IP20, co oznacza ochronę przed dotykiem palcem i dostępem do części czynnych.
• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze pomarańczowym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Ile przewodów można podłączyć do jednego poziomu? Każdy poziom złączki 2-piętrowej umożliwia podłączenie jednego przewodu w standardowej konfiguracji. Szczegółowe dane dotyczące liczby zacisków znajdują się w dokumentacji produktu.
