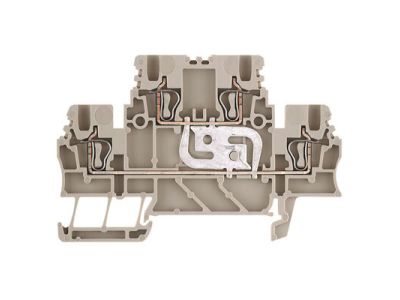

Złączka szynowa przelotowa ZDK 1.5V | 1791130000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa oznaczona symbolem 1791130000, model ZDK 1.5V, przeznaczona jest do stosowania w rozdzielnicach modułowych na szynie DIN. Jako element przelotowy umożliwia bezpieczne i trwałe łączenie przewodów bez konieczności ich zaciskania w listwie. Dzięki kompaktowej konstrukcji pozwala na oszczędność miejsca w szafie sterowniczej.

• Konstrukcja przelotowa: Umożliwia łączenie przewodów w linii prostej – redukuje liczbę połączeń i potencjalnych miejsc awarii.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowej szynie DIN – kompatybilność z typowymi rozdzielnicami modułowymi.
• Oznaczenie ZDK 1.5V: Model dedykowany do przewodów o przekroju do 1,5 mm² (na podstawie oznaczenia) – pozwala na elastyczne okablowanie w obwodach sterowniczych.
• Brak elementów ruchomych: Zwiększona trwałość i niezawodność w porównaniu do rozłączalnych złączy – idealna do stałych instalacji.
• Kompaktowa szerokość modułu: Oszczędność miejsca na szynie – możliwość zagęszczenia aparatury w rozdzielnicy.

Zgodność z Normami

Złączka spełnia wymagania norm europejskich dotyczących osprzętu instalacyjnego oraz posiada oznakowanie CE. Standardowo dla aparatury montowanej w rozdzielnicach zakłada się stopień ochrony IP20 w warunkach normalnej pracy.

Zastosowanie

Złączka szynowa przelotowa ZDK 1.5V znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i uporządkowane łączenie przewodów w szafach sterowniczych oraz rozdzielnicach modułowych.

• Łączenie przewodów w obwodach sterowania i sygnalizacji – np. między przyciskami, przełącznikami a stycznikami.
• Tworzenie punktów rozgałęźnych w szynie DIN bez użycia listew zaciskowych – uproszczenie okablowania.
• Montaż w rozdzielnicach domowych i przemysłowych do łączenia przewodów o przekroju do 1,5 mm².
• Wykorzystanie w układach automatyki budynkowej (BMS) do łączenia czujników i elementów wykonawczych.

Wskazówki Montażowe

Montaż i demontaż złączki może być wykonywany wyłącznie przez personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy mocować na szynie DIN TH35 zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do obciążenia prądowego w obwodzie – w przypadku ZDK 1.5V stosuj przewody o przekroju do 1,5 mm². Moment dokręcania śrub zaciskowych – stosuj się do danych producenta (zalecany moment dokręcania podany na opakowaniu lub w karcie katalogowej). Po zakończeniu montażu sprawdź poprawność połączeń przed załączeniem napięcia.

FAQ

• Czy do produktu dostępne są akcesoria uzupełniające? Producent oferuje szereg akcesoriów kompatybilnych z tą serią – szczegóły w katalogu produktowym.
• Jaki jest stopień ochrony IP złączki? Dla złączek szynowych montowanych w rozdzielnicach standardowo przyjmuje się stopień ochrony IP20 – zabezpieczenie przed dotknięciem palcami i ciałami stałymi o średnicy ≥12,5 mm. Dokładne IP zależy od obudowy rozdzielnicy.
• Do jakiego trybu pracy styku jest przeznaczona? Złączka nie posiada styków – jest elementem pasywnym do łączenia przewodów. Nie stosuje się pojęcia trybu pracy styku.
