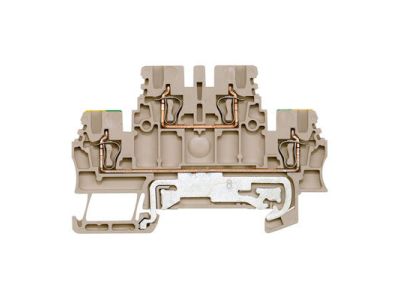

Złączka szynowa przelotowa ZDK 1.5DU-PE | 1791120000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDK 1.5DU-PE (symbol 1791120000) przeznaczona jest do bezpiecznego i niezawodnego łączenia przewodów ochronnych (PE) na szynie DIN. Dzięki przekrojowi 1,5 mm² zapewnia pewne połączenie w instalacjach o standardowych obciążeniach. Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy.

• Przekrój 1,5 mm²: przeznaczona do przewodów o tym przekroju, gwarantuje niską rezystancję połączenia i bezpieczne prowadzenie prądów zwarciowych w obwodach ochronnych.
• Przeznaczenie PE: wyraźne oznaczenie żółto-zielone ułatwia identyfikację przewodu ochronnego, co zwiększa bezpieczeństwo podczas montażu i eksploatacji.
• Montaż na szynie TH35: szybkie zatrzaśnięcie na standardowej szynie DIN, bez użycia narzędzi – skraca czas instalacji.
• Konstrukcja przelotowa: umożliwia podłączenie przewodu od góry lub dołu, co ułatwia prowadzenie okablowania w rozdzielnicy.
• Zgodność z normami: spełnia wymagania dyrektyw niskonapięciowych i odpowiednich norm europejskich (bez podania konkretnych numerów).

Zgodność z Normami

Złączka szynowa przelotowa ZDK 1.5DU-PE została zaprojektowana zgodnie z obowiązującymi normami europejskimi dotyczącymi sprzętu elektroinstalacyjnego. Posiada certyfikat CE, potwierdzający zgodność z wymogami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Złączka znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne połączenie przewodów ochronnych w instalacjach niskiego napięcia. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach do łączenia szyny PE z przewodami ochronnymi obwodów.
• Szafach sterowniczych i automatyki przemysłowej, gdzie niezbędne jest uziemienie elementów.
• Instalacjach budynkowych – w systemach uziemiających zgodnych z normą PN-HD 60364.
• Sygnalizacji i zasilaniu urządzeń wymagających ciągłości przewodu ochronnego (np. gniazd wtyczkowych, opraw oświetleniowych).

Wskazówki Montażowe

Montaż złączki szynowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę mocuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przewód o przekroju do 1,5 mm² wprowadza się do otworu i dokręca śrubą z zalecanym momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodu powinien być dobrany do obciążenia prądowego.

FAQ

• Czy złączka jest przeznaczona do przewodów miedzianych? Tak, standardowo złączki szynowe przelotowe ZDK 1.5DU-PE dedykowane są do przewodów miedzianych o przekroju 1,5 mm².
• Jaki stopień ochrony IP ma ta złączka? Złączki szynowe montowane w rozdzielnicach zazwyczaj charakteryzują się stopniem ochrony IP20 (ochrona przed dotykiem palcem). Dokładny stopień ochrony złączki należy sprawdzić w karcie katalogowej producenta.
• Czy produkt nadaje się do zastosowań przemysłowych? Tak, produkt zaprojektowany został z myślą o instalacjach przemysłowych oraz budynkowych, zgodnie z obowiązującymi normami.
