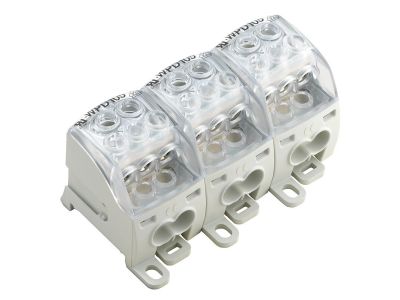

Złączka szynowa przelotowa WPD 305 3X35/6X25+9X16 3XGY | 1562190000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 305 (symbol 1562190000) to profesjonalne rozwiązanie do elastycznego i uporządkowanego łączenia przewodów w rozdzielnicach i szafach sterowniczych. Wyposażona w łącznie 18 zacisków (3 dla przewodów do 35 mm², 6 do 25 mm² oraz 9 do 16 mm²) w kolorze szarym (3XGY). Szerokość modułu nie jest podana w danych producenta – produkt przeznaczony jest do montażu na szynie TH35 zgodnie z ogólnymi standardami branżowymi.

• 18 zacisków (3x35 mm² / 6x25 mm² / 9x16 mm²): umożliwia przyłączanie przewodów o różnych przekrojach w jednej złączce – redukuje potrzebę stosowania dodatkowych listew zaciskowych i skraca czas okablowania.
• Kolor szary (3XGY): ułatwia identyfikację wizualną w systemach automatyki i rozdzielnicach – standardowe oznaczenie używane w wielu instalacjach.
• Konstrukcja przelotowa: pozwala na bezpośrednie łączenie przewodów bez przecinania szyny – zachowuje ciągłość obwodu i minimalizuje spadki napięcia.
• Montaż na szynie TH35 (DIN): szybkie i pewne mocowanie w rozdzielnicy – kompatybilność z najpopularniejszym systemem montażowym.
• Brak konieczności konserwacji: solidne wykonanie zapewnia długotrwałą pracę bez dodatkowych czynności serwisowych.

Zgodność z Normami

Złączka szynowa WPD 305 została zaprojektowana zgodnie z europejskimi standardami dla aparatury modułowej. Spełnia wymogi dyrektyw Unii Europejskiej i posiada oznaczenie CE. Montaż należy wykonywać zgodnie z ogólnymi przepisami dla urządzeń instalowanych na szynie DIN oraz z dokumentacją techniczną producenta. Dane producenta nie zawierają konkretnych numerów norm – produkt jest przeznaczony do zastosowań w obwodach niskiego napięcia (do ok. 1000 V AC/DC w zależności od konfiguracji instalacji, zgodnie z typowymi parametrami tego typu wyrobów).

Zastosowanie

Złączka szynowa przelotowa WPD 305 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna dystrybucja sygnałów i mocy w układzie gwiazdy lub magistrali. Dzięki dużej liczbie przyłączy o różnych przekrojach znajduje szerokie zastosowanie w:

• Rozdzielnicach głównych i podrozdzielnicach – do łączenia przewodów zasilających i odbiorczych.
• Szafach sterowniczych w automatyce przemysłowej – okablowanie wejść/wyjść sterowników PLC.
• Systemach sygnalizacji i sterowania oświetleniem – dystrybucja przewodów sterujących i zasilających.
• Instalacjach fotowoltaicznych i przemysłowych – łączenie przewodów o większych przekrojach (do 35 mm²).

Wskazówki Montażowe

Montaż złączki szynowej WPD 305 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) w suchych pomieszczeniach. Przed podłączeniem przewodów należy sprawdzić zgodność ich przekroju z oznaczeniami na złączce. Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją techniczną producenta (brak konkretnych wartości w danych wejściowych – należy kierować się typowymi zaleceniami dla złączek szynowych, np. 1,2–2,0 Nm w zależności od przekroju). Przekrój przewodów należy dobrać do obciążenia prądowego i wymogów ochrony przeciwporażeniowej.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć do złączki? Złączka posiada zaciski dla przewodów o przekroju do 35 mm² (3 sztuki), do 25 mm² (6 sztuk) oraz do 16 mm² (9 sztuk). Łącznie 18 przyłączy.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, jest to złączka szynowa przelotowa przeznaczona do montażu na standardowej szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.
• Jaki stopień ochrony ma złączka? Producent nie podaje konkretnego stopnia IP. Złączka jest przeznaczona do montażu wewnątrz rozdzielnic w suchych pomieszczeniach, gdzie typowa ochrona to IP20 (brak danych źródłowych – należy stosować ogólne wytyczne dla aparatury montowanej na szynie).
