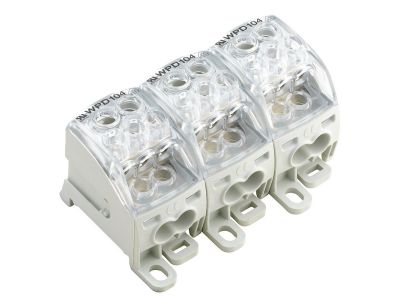

Złączka szynowa przelotowa WPD 304 3X25/6X16+9X10 3XGY | 1562160000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa Weidmüller WPD 304 (symbol 1562160000) umożliwia szybkie i bezpieczne przyłączanie przewodów o przekrojach 25 mm², 16 mm² oraz 10 mm² do szyn zbiorczych. Dzięki trzem grupom zacisków (3 x 25 mm², 6 x 16 mm², 9 x 10 mm²) zapewnia dużą elastyczność rozdziału obwodów w rozdzielnicy przy zachowaniu kompaktowej zabudowy.

• 3 zaciski 25 mm², 6 zacisków 16 mm², 9 zacisków 10 mm²: duża liczba przyłączy w jednym module pozwala na wygodne połączenie wielu przewodów bez konieczności stosowania dodatkowych listew, oszczędzając miejsce w rozdzielnicy.
• Konstrukcja przelotowa: umożliwia bezpośrednie połączenie szyn zbiorczych z odbiornikami, minimalizując liczbę połączeń pośrednich i zwiększając niezawodność instalacji.
• Solidne zaciski śrubowe: zapewniają pewny i trwały styk elektryczny dla przewodów miedzianych o podanych przekrojach, co przekłada się na niską rezystancję przejścia.
• Kompaktowa obudowa: łatwo montuje się w standardowych rozdzielnicach, ułatwiając prowadzenie instalacji nawet w ograniczonej przestrzeni.
• Przeznaczona do szyn zbiorczych: dedykowana do pracy w systemach dystrybucji energii (np. szyny 3-fazowe), co przyspiesza rozbudowę i modyfikację układów.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zastosowane materiały i wykonanie spełniają wymagania dla aparatury modułowej stosowanej w instalacjach niskiego napięcia. Zalecamy montaż zgodnie z dokumentacją producenta i przepisami krajowymi.

Zastosowanie

Złączka szynowa przelotowa Weidmüller WPD 304 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest elastyczna i uporządkowana dystrybucja energii w rozdzielnicach głównych i podrozdzielniach.

• Rozdział zasilania w rozdzielnicach przemysłowych i budynkowych – łączenie szyn zbiorczych z odpływami do odbiorników.
• Podłączanie wielu przewodów o różnych przekrojach do wspólnej szyny (np. w systemach sterowania, oświetlenia lub ogrzewania).
• Tworzenie punktów przyłączeniowych dla styczników, wyłączników i innych aparatów modułowych w szafach sterowniczych.
• Modernizacja i rozbudowa istniejących instalacji – szybkie dodawanie nowych obwodów bez konieczności wymiany całej szyny.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do zabudowy na szynie nośnej (typu TH35) lub bezpośrednio na szynach zbiorczych w rozdzielnicy. Przewody należy podłączać zgodnie z oznaczeniami (przekrój i długość odizolowanej żyły) oraz dokręcać momentem podanym w dokumentacji producenta. Przekrój przewodów musi być dobrany do prądu obciążenia i zabezpieczeń obwodu.

FAQ

• Jakie przewody można podłączyć do złączki Weidmüller WPD 304? Złączka posiada łącznie 18 zacisków: 3 zaciski dla przewodów o przekroju 25 mm², 6 zacisków dla przewodów 16 mm² i 9 zacisków dla przewodów 10 mm². Dozwolone są wyłącznie przewody miedziane odpowiednie do zacisków śrubowych.
• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki jest stopień ochrony (IP) tego modelu? Producent nie podaje konkretnej wartości IP dla samej złączki. Standardowo aparatura modułowa instalowana wewnątrz rozdzielnic posiada stopień ochrony co najmniej IP20 (ochrona przed dotykiem), co zapewnia bezpieczeństwo w normalnych warunkach eksploatacji.
