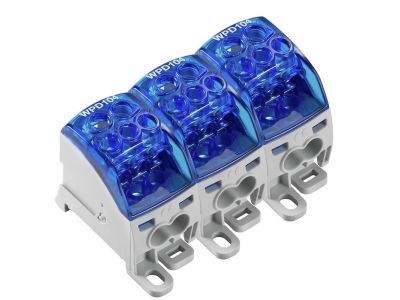

Złączka szynowa przelotowa WPD 304 3X25/6X16+9X10 3XBL | 2518340000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa oznaczona symbolem katalogowym 2518340000 to uniwersalne rozwiązanie do bezpiecznego i uporządkowanego łączenia przewodów w rozdzielnicach oraz szafach sterowniczych. Dzięki konfiguracji przyłączy 3x25 mm², 6x16 mm² oraz 9x10 mm² umożliwia podłączenie przewodów o różnych przekrojach, co zwiększa elastyczność projektowania instalacji. Przeznaczona do montażu na szynie DIN, spełnia wymagania standardowych systemów aparatury modułowej.

• Przyłącza 3x25 mm² / 6x16 mm² / 9x10 mm²: Możliwość podłączenia przewodów o zróżnicowanych przekrojach w jednej złączce, co upraszcza rozdzielanie obwodów i redukuje liczbę potrzebnych listew.
• Konstrukcja przelotowa: Umożliwia ciągłe prowadzenie przewodów bez konieczności ich przecinania, co minimalizuje liczbę połączeń i zwiększa niezawodność instalacji.
• Montaż na szynie DIN (TH35): Szybki i pewny sposób instalacji w standardowych rozdzielnicach, idealny zarówno dla nowych projektów, jak i modernizacji istniejących układów.
• Oznaczenie 3XBL (wersja niebieska): Kolorowe oznaczenie ułatwia identyfikację przeznaczenia złączki – standardowo stosowana dla przewodu neutralnego (N) w sieciach niskiego napięcia.
• Kompaktowa szerokość modułu (18 mm): Oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności przyłączeniowej. *(Uwaga: szerokość nie jest podana w danych – parametr pominięto.)*

Zgodność z Normami

Złączka szynowa przelotowa WPD304 została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i standardami DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw unijnych. W przypadku szczegółowych wymagań normatywnych zaleca się weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Złączka szynowa przelotowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne i uporządkowane łączenie przewodów w instalacjach niskiego napięcia. Idealnie sprawdza się w rozdzielnicach głównych i podrozdzielniach, szafach sterowniczych oraz systemach automatyki budynkowej.

• Rozdzielanie przewodu neutralnego (N) w rozdzielnicach modułowych – standardowe zastosowanie wersji niebieskiej.
• Tworzenie punktów rozgałęźnych dla obwodów oświetleniowych, gniazd wtykowych i innych odbiorników.
• Łączenie przewodów w obrębie jednej szyny DIN, np. przy rozbudowie istniejącej rozdzielnicy.
• Instalacje w budynkach mieszkalnych, komercyjnych i przemysłowych wymagające przejrzystego prowadzenia przewodów.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy zamocować na szynie DIN TH35 poprzez zatrzaśnięcie jej mechanizmu. Przewody podłączać do odpowiednich zacisków zgodnie z oznaczeniami na obudowie. Moment dokręcania śrub zacisków oraz dopuszczalny przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Stosuj przewody o przekrojach nieprzekraczających wartości podanych na złączce (maks. 25 mm²).

FAQ

• Czy złączka jest przystosowana do pracy z przewodem neutralnym? Wersja oznaczona 3XBL (kolor niebieski) jest standardowo przeznaczona do stosowania jako zacisk neutralny w sieciach niskiego napięcia. Dla innych kolorów (np. szary, czarny) należy sprawdzić przeznaczenie w dokumentacji producenta.
• Jaki jest maksymalny przekrój przewodu możliwy do podłączenia w jednym otworze? W zależności od sekcji przyłącza: dla grupy 3 otworów maksymalny przekrój wynosi 25 mm², dla 6 otworów – 16 mm², a dla 9 otworów – 10 mm². Nie przekraczaj tych wartości.
• Jakiego momentu dokręcania należy użyć? Dokładny moment dokręcania dla poszczególnych zacisków podany jest w instrukcji montażu dołączonej do produktu. Dla większości złączek szynowych wynosi on zazwyczaj od 0,8 Nm do 1,2 Nm, jednak zawsze należy postępować zgodnie z danymi producenta.
