Złączka szynowa przelotowa WPD 231 2X95/2X95 GN      | 2502720000 Weidmuller

Opis i Kluczowe Cechy

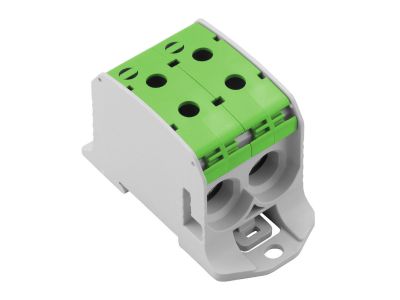

Złączka szynowa przelotowa WPD 231 (symbol 2502720000) w kolorze zielonym (GN) służy do bezpiecznego łączenia przewodów o dużym przekroju. Dzięki konstrukcji 2X95/2X95 umożliwia podłączenie dwóch przewodów o przekroju do 95 mm² każdy, co pozwala na tworzenie niezawodnych połączeń w rozdzielnicach i szynach zbiorczych.

• Przekrój 2x95 mm²: umożliwia przyłączenie dwóch przewodów o dużym przekroju, co zapewnia niską rezystancję styków i minimalizuje straty mocy.
• Konstrukcja przelotowa: upraszcza prowadzenie przewodów w rozdzielnicy, redukując liczbę dodatkowych złączek.
• Kolor zielony (GN): ułatwia szybką identyfikację wizualną w szafie sterowniczej.
• Symbol 2502720000: precyzyjne oznaczenie katalogowe gwarantuje łatwe zamawianie i identyfikację produktu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w instalacjach zgodnych z przepisami krajowymi i dyrektywami niskonapięciowymi.

Zastosowanie

Złączka WPD 231 znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz przy łączeniu szyn zbiorczych tam, gdzie wymagane jest niezawodne połączenie przewodów o przekroju 95 mm².

• Łączenie przewodów w rozdzielnicach elektrycznych budynków przemysłowych i komercyjnych.
• Tworzenie połączeń przelotowych w szynach zbiorczych systemów dystrybucji energii.
• Instalacje w węzłach zasilających, gdzie wymagana jest niska rezystancja przejścia.
• Rozbudowa istniejących układów rozdzielczych – proste dokładanie kolejnych odbiorów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Złączkę montuje się na szynie TH35 (DIN) lub bezpośrednio na przewodzie – postępuj zgodnie z dokumentacją producenta. Przewody należy przygotować zgodnie z ich przekrojem (95 mm² – dla przewodów miedzianych stosuj końcówki odpowiedniego typu). Moment dokręcania śrub dobierz według zaleceń producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Dane producenta nie precyzują materiału przewodu – zalecamy stosowanie z przewodami miedzianymi, dla których podano przekrój 95 mm². W przypadku aluminium skonsultuj się z dokumentacją techniczną.
• Jaki jest stopień ochrony złączki? Produkt przeznaczony jest do montażu wewnątrz rozdzielnic – w typowych warunkach pracy (szynowe) osiąga ochronę IP20. Nie jest odporny na wilgoć ani pył.
• Czy można łączyć więcej niż dwa przewody? Konstrukcja 2X95/2X95 umożliwia podłączenie maksymalnie dwóch przewodów po każdej stronie (łącznie do czterech przewodów). Nie zaleca się łączenia dodatkowych przewodów.
