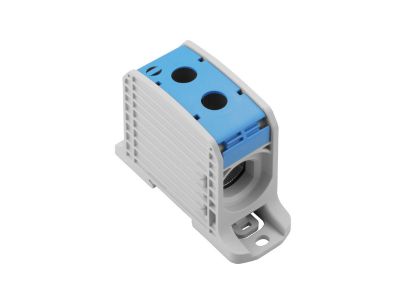

Złączka szynowa przelotowa WPD 132 1X185/1X185 BL    | 2502760000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 132 (numer katalogowy 2502760000) przeznaczona jest do łączenia dwóch przewodów o przekroju 185 mm². Kolor niebieski (BL) ułatwia identyfikację zgodnie z przyjętymi standardami oznaczania przewodów neutralnych. Dzięki solidnej konstrukcji zapewnia trwałe i pewne połączenie w instalacjach wymagających dużych przekrojów żył.

• Przekrój przewodu 1x185 mm² / 1x185 mm²: umożliwia podłączenie dwóch przewodów o tym samym, dużym przekroju, stosowanych w głównych obwodach zasilających i rozdzielczych.
• Kolor niebieski (BL): standardowo wykorzystywany do oznaczania przewodu neutralnego, co ułatwia szybką i zgodną z normami identyfikację w rozdzielnicy.
• Konstrukcja przelotowa: pozwala na bezpośrednie połączenie dwóch przewodów w jednym punkcie, eliminując konieczność stosowania dodatkowych mostków.
• Niezawodne połączenie śrubowe: gwarantuje trwały i niskooporowy styk, odporny na wibracje i zmienne obciążenia.

Zgodność z Normami

Złączka została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane osprzętowi instalacyjnemu w zakresie bezpieczeństwa użytkowania.

Zastosowanie

Złączka szynowa przelotowa WPD 132 znajduje zastosowanie w rozdzielnicach elektrycznych oraz szafach sterowniczych, szczególnie tam, gdzie wymagane jest łączenie przewodów o dużym przekroju w głównych obwodach dystrybucji energii.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Punkty rozdziału energii w instalacjach przemysłowych i komercyjnych.
• Połączenia w szafach sterowniczych, gdzie występują duże obciążenia prądowe.
• Tworzenie połączeń w systemach dystrybucji energii w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Przewody należy odizolować na odpowiednią długość i dokręcić śruby momentem zalecanym przez producenta, dostępnym w dokumentacji technicznej. Przekrój podłączanych przewodów musi być zgodny z obciążalnością prądową instalacji. Po zakończeniu montażu zaleca się sprawdzenie ciągłości połączenia oraz dokręcenia śrub.

FAQ

• Jaki przekrój przewodu można podłączyć do złączki? Złączka jest przystosowana do przewodów o przekroju 185 mm² – takie oznaczenie (1X185/1X185) znajduje się w jej nazwie.
• Dlaczego złączka ma kolor niebieski? Kolor niebieski (BL) jest standardowo stosowany do oznaczania przewodu neutralnego, co ułatwia zgodną z normami identyfikację w rozdzielnicy.
• Czy złączka może łączyć przewody o różnych przekrojach? Nie – model 1X185/1X185 przeznaczony jest wyłącznie do łączenia dwóch przewodów o tym samym przekroju 185 mm².
