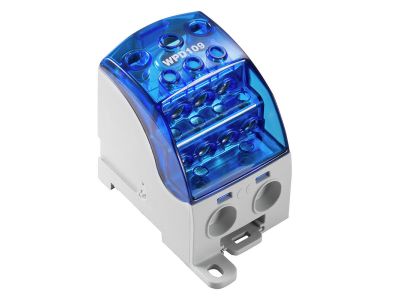

Złączka szynowa przelotowa WPD 109 1X185/2X35+3X25+4X16 BL | 2519490000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa oznaczona symbolem WPD 109 przeznaczona jest do bezpiecznego i oszczędnego łączenia przewodów w rozdzielnicach. Umożliwia podłączenie przewodu głównego o przekroju 1×185 mm² oraz dodatkowych przewodów: 2×35 mm², 3×25 mm², 4×16 mm². Dzięki kompaktowej budowie zastępuje kilka pojedynczych złączek, redukując zajmowaną przestrzeń na szynie.

• Przekrój przewodu głównego 1×185 mm²: pozwala na przyłączenie przewodu zasilającego o dużym przekroju, niezbędnego w obwodach rozdzielczych głównych.
• Dodatkowe porty 2×35, 3×25, 4×16 mm²: umożliwiają elastyczne łączenie przewodów o różnych przekrojach w jednym module, bez konieczności stosowania dodatkowych listew.
• Konstrukcja przelotowa: ułatwia rozdział przewodów fazowych, neutralnych i ochronnych, zachowując przejrzystość okablowania.
• Kompaktowa budowa (szerokość modułu zgodna z systemem WPD): oszczędza miejsce na szynie TH35 i zwiększa pojemność rozdzielnicy.
• Uniwersalność zastosowania: sprawdza się zarówno w instalacjach przemysłowych, jak i komercyjnych budynkach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączek szynowych oraz posiada certyfikat CE. Zapewnia bezpieczne i niezawodne połączenia w warunkach standardowej eksploatacji.

Zastosowanie

Złączka WPD 109 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i elastyczne łączenie przewodów o różnych przekrojach w jednym punkcie – szczególnie w rozdzielnicach głównych i podrozdzielnicach.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych, komercyjnych i mieszkaniowych.
• Rozdział przewodów fazowych, neutralnych i ochronnych w tablicach rozdzielczych.
• Przyłączanie odbiorników o dużym poborze mocy (maszyny, agregaty) do szyny głównej.
• Tworzenie punktów rozdziału w systemach dystrybucji energii elektrycznej.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamontować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przewody podłączać przy użyciu odpowiednich narzędzi, zachowując moment dokręcania śrub określony w dokumentacji technicznej. Przekrój przewodów należy dobrać do prądu obciążenia i warunków środowiskowych.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć do złączki? Złączka posiada jeden port na przewód o przekroju 185 mm² (przewód główny) oraz dodatkowe porty: dwa po 35 mm², trzy po 25 mm², cztery po 16 mm².
• Ile przewodów łącznie można podłączyć w jednym module? Łącznie do 10 przewodów: jeden o przekroju 185 mm², dwa o 35 mm², trzy o 25 mm² i cztery o 16 mm².
• Czy złączka jest przystosowana do montażu na szynie DIN? Tak, standardowo montowana na szynie TH35 (DIN) – typowym rozwiązaniu dla aparatury modułowej.
