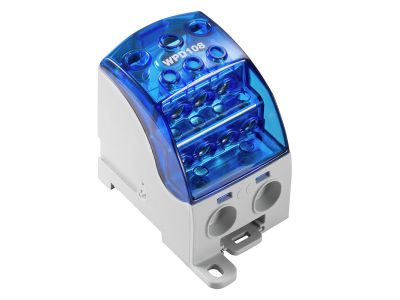

Złączka szynowa przelotowa WPD 108 1X120/2X35+3X25+4X16 BL | 2519480000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 108 (symbol 2519480000) to uniwersalny element do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Dzięki wielotorowej konstrukcji umożliwia przyłączenie przewodów o różnych przekrojach: jeden przewód o przekroju 120 mm², dwa przewody 35 mm², trzy przewody 25 mm² oraz cztery przewody 16 mm² – wszystko w jednej złączce, co znacznie przyspiesza instalację i redukuje liczbę połączeń. Kolor niebieski (BL) ułatwia identyfikację w obwodzie neutralnym lub sygnalizacyjnym.

• Przyłącza 1x120 / 2x35 / 3x25 / 4x16 mm²: elastyczność podłączenia przewodów o różnych przekrojach – idealne do rozdziału obciążeń i łączenia przewodów zasilających z odgałęzieniami.
• Konstrukcja przelotowa: umożliwia swobodne przepuszczanie prądu bez konieczności stosowania dodatkowych zwór – oszczędność miejsca na szynie.
• Montaż na szynie TH35 (DIN): szybkie i pewne mocowanie w rozdzielnicach modułowych, zgodne ze standardem DIN.
• Kolor niebieski (BL): wyraźne oznaczenie wizualne, szczególnie przydatne w obwodach N (neutralnych) lub sterowniczych.
• Solidne wykonanie: materiał izolacyjny i przewodzący gwarantuje stabilne połączenie elektryczne przy zachowaniu odpowiedniej wytrzymałości mechanicznej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z wymogami IEC/EN. Montaż i użytkowanie zgodnie z dokumentacją producenta.

Zastosowanie

Złączka szynowa WPD 108 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest pewne, przelotowe połączenie przewodów o różnych przekrojach w jednym punkcie – szczególnie w rozdzielnicach głównych i podrozdzielnicach.

• Łączenie przewodu zasilającego (120 mm²) z odgałęzieniami o mniejszych przekrojach w rozdzielnicy głównej.
• Rozdzielanie obwodów sterowniczych i zasilających w szafach automatyki przemysłowej.
• Tworzenie punktów rozdziału neutralnego (N) w instalacjach wymagających wizualnego oznaczenia kolorem niebieskim.
• Modernizacja istniejących rozdzielnic – zastąpienie wielu listew zaciskowych jedną wielotorową złączką.

Wskazówki Montażowe

Montaż i wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamocować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przewody powinny być odpowiednio odizolowane, a moment dokręcania śrub zaciskowych – zgodny z dokumentacją techniczną (nie przekraczać dopuszczalnej siły). Przekrój przewodów należy dobrać do przewidywanego prądu obciążenia oraz zabezpieczeń nadprądowych. Przed włączeniem napięcia sprawdzić poprawność połączeń i dokręcenie wszystkich zacisków.

FAQ

• Jakie maksymalne przekroje przewodów można podłączyć? Złączka umożliwia przyłączenie: jeden przewód 120 mm², dwa przewody 35 mm², trzy przewody 25 mm² oraz cztery przewody 16 mm² – łącznie w jednym korpusie.
• Czy złączka jest przystosowana do szyny TH35? Tak, jest dedykowana do montażu na szynie DIN TH35 (35 mm), co zapewnia stabilne i szybkie mocowanie w rozdzielnicach modułowych.
• Do czego służy kolor niebieski (BL)? Niebieski kolor korpusu ułatwia identyfikację złączki jako punktu neutralnego (N) w instalacjach elektrycznych lub wyróżnienie obwodów sterowniczych – zgodnie z powszechną praktyką w oznaczaniu przewodów.
