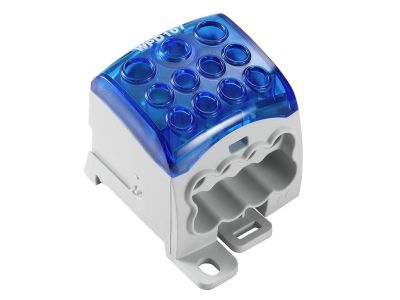

Złączka szynowa przelotowa WPD 107 1X95/2X35+8X25 BL | 2521730000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 107 (symbol 2521730000) przeznaczona jest do montażu na szynie DIN i umożliwia przyłączanie przewodów o zróżnicowanych przekrojach w jednym module. Dzięki konfiguracji zacisków 1x95/2x35+8x25 mm² zapewnia elastyczność w dystrybucji energii oraz redukuje liczbę połączeń w rozdzielnicy.

• Konfiguracja zacisków 1x95/2x35+8x25 mm²: pozwala na podłączenie jednego przewodu do 95 mm², dwóch do 35 mm² oraz ośmiu do 25 mm² w jednej obudowie – oszczędza miejsce i upraszcza okablowanie.
• Przelotowa konstrukcja: umożliwia ciągły przepływ prądu przez szynę, idealna do tworzenia punktów rozdziału i rozgałęźników w rozdzielnicach.
• Montaż na szynie TH35 (DIN): szybki i pewny mocowanie zgodne ze standardem montażu aparatury modułowej.
• Uniwersalność zastosowania: obsługuje różne przekroje przewodów w jednym zacisku, co ułatwia łączenie odbiorników o różnych wymaganiach prądowych.
• Solidna konstrukcja: wykonana z materiałów gwarantujących trwałość i niezawodność połączeń w warunkach rozdzielnicowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Montaż i eksploatacja powinny odbywać się zgodnie z wytycznymi producenta oraz zasadami sztuki elektrycznej.

Zastosowanie

Złączka szynowa przelotowa WPD 107 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest bezpieczne i uporządkowane łączenie przewodów o różnych przekrojach.

• Dystrybucja energii w budynkach komercyjnych i przemysłowych – jako centralny punkt przyłączeniowy dla wielu obwodów.
• Rozgałęzianie przewodów głównych na odgałęźne w systemach rozdziału mocy.
• Łączenie szyn potencjałów w szafach sterowniczych i automatyce budynkowej.
• Tworzenie układów zasilania w instalacjach fotowoltaicznych, klimatyzacyjnych i innych o zwiększonych przekrojach przewodów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest rozładowany. Złączkę mocuj na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia, a moment dokręcania zacisków stosuj według danych podanych w dokumentacji technicznej.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnego stopnia ochrony. Standardowo aparatura w rozdzielnicy ma IP20, jednak dokładne dane należy sprawdzić w dokumentacji technicznej produktu.
• Czy mogę podłączyć przewody o różnych przekrojach jednocześnie? Tak, złączka została zaprojektowana do przyłączania przewodów o przekrojach 95 mm² (1 szt.), 35 mm² (2 szt.) oraz 25 mm² (8 szt.) w jednej obudowie, co pozwala na elastyczne łączenie odbiorników o różnych wymaganiach.
