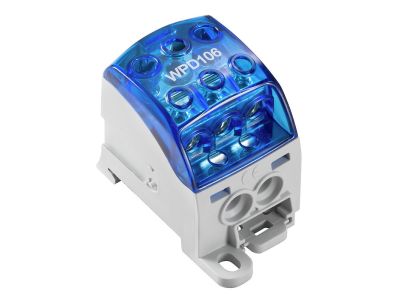

Złączka szynowa przelotowa WPD 106 1X70/2X25+3X16 BL | 2518570000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 106 (nr katalogowy 2518570000) to rozwiązanie do bezpiecznego i uporządkowanego łączenia przewodów w rozdzielnicach i szafach sterowniczych. Jej konfiguracja zacisków (1x70 mm² + 2x25 mm² + 3x16 mm²) oraz kolor niebieski ułatwiają identyfikację i pozwalają na elastyczne dopasowanie do różnych potrzeb instalacyjnych. Przeznaczona do montażu na szynie TH35.

• Konfiguracja zacisków 1x70/2x25+3x16 mm²: Umożliwia podłączenie przewodów o zróżnicowanych przekrojach – od 16 mm² do 70 mm² – w jednej złączce, co oszczędza miejsce i upraszcza okablowanie.
• Kolor niebieski: Ułatwia szybką wizualną identyfikację w rozdzielnicy, szczególnie w instalacjach wymagających rozróżnienia obwodów (np. sterowanie, sygnalizacja).
• Montaż na szynie DIN TH35: Zapewnia stabilne i pewne osadzenie w standardowej aparaturze modułowej, bez potrzeby stosowania dodatkowych uchwytów.
• Konstrukcja przelotowa: Pozwala na łączenie przewodów bez konieczności stosowania mostków, co skraca czas instalacji i zwiększa niezawodność połączeń.
• Bezpieczeństwo eksploatacji: Złączka zaprojektowana z myślą o pracy w warunkach przemysłowych – odpowiednia do obciążeń cieplnych i mechanicznych typowych dla rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jakości posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami elektrotechnicznymi.

Zastosowanie

Złączka szynowa przelotowa WPD 106 sprawdza się wszędzie tam, gdzie potrzebne jest pewne i elastyczne łączenie przewodów o różnych przekrojach w układach sterowania i rozdziału energii.

• Rozdzielnice główne i podrozdzielnice – do przyłączania obwodów odbiorczych o zróżnicowanych mocach.
• Szafy sterownicze w automatyce przemysłowej – do łączenia przewodów czujników, siłowników i modułów PLC.
• Instalacje sygnalizacji i sterowania – do tworzenia przejść między przewodami 70 mm² (zasilanie) a cieńszymi obwodami sterowniczymi (25/16 mm²).
• Modernizacja i rozbudowa istniejących rozdzielnic – umożliwia szybkie dodanie nowych odbiorów bez wymiany całej szyny.

Wskazówki Montażowe

Montaż złączki oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do montażu bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę należy zamocować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Momenty dokręcania śrub zacisków oraz dopuszczalne przekroje przewodów (1x70 mm², 2x25 mm², 3x16 mm²) należy stosować ściśle według dokumentacji technicznej. Przewody powinny być odpowiednio przygotowane (odizolowane na właściwą długość) i wsunięte do końca w komorę zaciskową.

FAQ

• Czy złączka jest przeznaczona do przewodów wielożyłowych? Tak, dopuszcza podłączenie zarówno przewodów jednożyłowych, jak i wielożyłowych (linka), pod warunkiem zastosowania tulejek zaciskowych dla przewodów wielodrutowych.
• Jaki jest stopień ochrony IP? Producent nie podał konkretnego stopnia ochrony w karcie katalogowej. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20. W przypadku montażu w miejscach o zwiększonej wilgotności lub zapyleniu należy zastosować dodatkową obudowę.
• Czy do montażu wymagane są narzędzia? Tak, do dokręcenia śrub zacisków (moment zgodny z dokumentacją) niezbędny jest śrubokręt. Samo osadzenie na szynie TH35 odbywa się ręcznie bez narzędzi.
