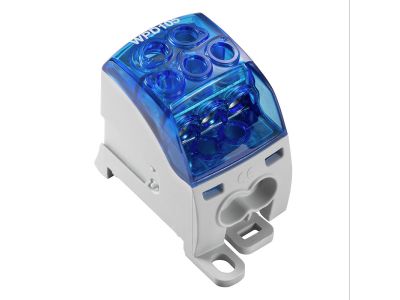

Złączka szynowa przelotowa WPD 105 1x35+1x16/2x25+3x16 BL | 2518540000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa Weidmuller WPD 105 (symbol 2518540000) to komponent do rozdziału mocy w rozdzielnicach. Wyposażona w siedem zacisków o konfiguracji 1×35 mm² + 1×16 mm² / 2×25 mm² + 3×16 mm², umożliwia podłączenie przewodów o różnych przekrojach w jednym punkcie. Konstrukcja przelotowa zapewnia łatwy montaż i pewne połączenie. Urządzenie montowane jest na szynie TH35 (DIN).

• Konfiguracja zacisków 1×35+1×16/2×25+3×16 mm²: Pozwala na elastyczne przyłączanie przewodów o dużych przekrojach w jednej złączce, co upraszcza okablowanie w rozdzielnicy.
• Przelotowa konstrukcja: Umożliwia przepuszczenie przewodu przez złączkę, co ułatwia tworzenie połączeń szeregowych i redukuje liczbę potrzebnych zacisków.
• Kolor niebieski (BL): Wizualne oznaczenie dla przewodów neutralnych lub innych zastosowań wymagających kodowania kolorystycznego.
• Montaż na szynie DIN TH35: Zgodność z popularnym systemem mocowania, co przyspiesza instalację w standardowych rozdzielnicach.
• Solidna konstrukcja Weidmuller: Zapewnia trwałość i niezawodność połączeń w warunkach przemysłowych.

Zgodność z Normami

Produkt Weidmuller spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Ze względu na brak szczegółowych numerów norm w udostępnionych danych, zaleca się sprawdzenie karty katalogowej producenta dla pełnej specyfikacji.

Zastosowanie

Złączka szynowa przelotowa Weidmuller WPD 105 znajduje zastosowanie w systemach rozdziału energii elektrycznej, szczególnie tam, gdzie wymagane jest przyłączanie przewodów o różnych przekrojach w jednym punkcie.

• Rozdzielnice główne i podrozdzielnice w budynkach przemysłowych i mieszkaniowych.
• Szafy sterownicze w automatyce przemysłowej, gdzie potrzebne są bezpieczne połączenia przewodów zasilających.
• Instalacje fotowoltaiczne i inne systemy dystrybucji prądu stałego (w zależności od certyfikacji DC – brak danych, ale można zastosować ogólnie).
• Jako punkt łączeniowy dla przewodów neutralnych i ochronnych w instalacjach TN.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy podłączać zgodnie z oznaczeniami zacisków, stosując odpowiednie narzędzia (np. wkrętak płaski). Moment dokręcania śrub zaciskowych oraz dozwolone przekroje przewodów są określone w dokumentacji technicznej producenta. Należy dobrać przekrój przewodu do prądu obciążenia oraz zabezpieczeń. Po zakończeniu montażu zaleca się sprawdzenie poprawności połączeń.

FAQ

• Jaki jest stopień ochrony IP złączki? W udostępnionych danych nie podano stopnia ochrony IP. Typowo złączki szynowe przeznaczone do montażu wewnątrz rozdzielnic mają IP20. Należy sprawdzić kartę katalogową producenta.
• Czy produkt posiada oznaczenie CE? Tak, produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE.
• Jakie przekroje przewodów można podłączyć? Zgodnie z oznaczeniem na produkcie: 1×35 mm², 1×16 mm², 2×25 mm² oraz 3×16 mm². Łącznie 7 zacisków. Do każdego zacisku można podłączyć przewód o maksymalnym podanym przekroju; zaleca się stosowanie przewodów linkowych lub sztywnych w zależności od konstrukcji zacisku (brak danych, ale typowo dla takich złączek przewody linkowe z tulejkami).
