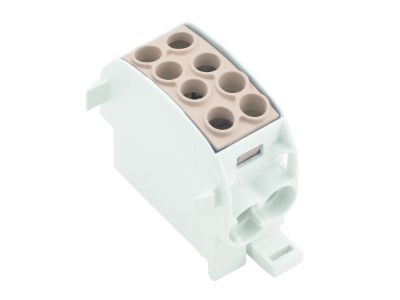

Złączka szynowa przelotowa WPD 102 2X35/2X25 BN | 1561650000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WPD 102 (symbol 1561650000) przeznaczona jest do bezpiecznego i pewnego łączenia przewodów w rozdzielnicach oraz szafach sterowniczych. Dzięki konfiguracji zacisków 2x35 mm² oraz 2x25 mm² umożliwia podłączenie przewodów o zróżnicowanych przekrojach w jednym module, co ułatwia prowadzenie instalacji i redukuje liczbę połączeń.

• Konfiguracja zacisków 2x35 mm² / 2x25 mm²: Elastyczne łączenie przewodów o dwóch zakresach przekrojów w jednym module – pozwala na dopasowanie do różnych obciążeń bez konieczności stosowania dodatkowych mostków.
• Budowa przelotowa: Umożliwia przepływ prądu między dwoma torami z jednej strony na drugą, co upraszcza okablowanie i zwiększa przejrzystość szafy sterowniczej.
• Montaż na szynie TH35 (DIN): Szybkie i pewne osadzenie w standardowych rozdzielnicach modułowych – zgodne z systemem 35 mm.
• Solidne zaciski śrubowe: Zapewniają trwałe i niskooporowe połączenie, odporne na wibracje i zmiany temperatury.
• Kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy, ułatwia prowadzenie tras kablowych i zachowanie estetyki instalacji.

Zgodność z Normami

Złączka szynowa przelotowa WPD 102 jest zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Produkt posiada oznaczenie CE, potwierdzające spełnienie wymagań bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia. Przeznaczona jest do użytku w instalacjach o napięciu do 1000 V AC (zgodnie z typowym zakresem dla takich złączek), jednak w przypadku braku konkretnych danych w dokumentacji zaleca się sprawdzenie dopuszczalnych parametrów w karcie katalogowej producenta.

Zastosowanie

Złączka przelotowa WPD 102 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i estetyczne łączenie przewodów w obrębie rozdzielnic i szaf sterowniczych. Sprawdza się zarówno w instalacjach przemysłowych, jak i w budynkach komercyjnych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielniach – jako element łączeniowy dla odbiorów o różnym przekroju.
• Wykonywanie przejść między obwodami w szafach sterowniczych (np. dla zasilania styczników, przekaźników, sterowników PLC).
• Budowa punktów rozdziału faz w instalacjach trójfazowych – możliwość łączenia przewodów o różnych przekrojach w jednym punkcie.
• Sygnalizacja i automatyka budynkowa – jako uniwersalne złącze do łączenia przewodów sterowniczych i zasilających w rozdzielnicach.

Wskazówki Montażowe

Montaż złączki szynowej WPD 102 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Element przeznaczony jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój podłączanych przewodów należy dobrać do spodziewanego obciążenia zgodnie z obowiązującymi normami. Dokręcanie zacisków śrubowych wykonaj odpowiednim narzędziem, z momentem dokręcania zalecanym przez producenta w dokumentacji dołączonej do produktu. Po zamontowaniu sprawdź siłę zacisku oraz brak luzów na połączeniach.

FAQ

• Jaki jest maksymalny przekrój przewodu dla każdego z zacisków? Zgodnie z nazwą produktu, dwa zaciski przeznaczone są dla przewodów o przekroju do 35 mm², a dwa kolejne dla przewodów do 25 mm². Szczegółowe dane dotyczące średnic oraz typów przewodów (linka/drut) znajdziesz w dokumentacji technicznej producenta.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, złączka szynowa WPD 102 jest przeznaczona do montażu na szynie TH35 (DIN) w standardowych rozdzielnicach modułowych. Zapewnia stabilne i pewne osadzenie bez dodatkowych akcesoriów.
• Jakie narzędzia są potrzebne do podłączenia przewodów? Do dokręcania zacisków śrubowych zaleca się użycie śrubokręta krzyżakowego lub płaskiego o odpowiednim rozmiarze. Moment dokręcania należy dobrać zgodnie z danymi producenta (zwykle w zakresie 1,5–2,5 Nm dla takich złączek). Pamiętaj o odłączeniu napięcia przed każdą pracą.
