Złączka szynowa przelotowa WMF 2.5 BL | 1270040000 Weidmuller

Opis i Kluczowe Cechy

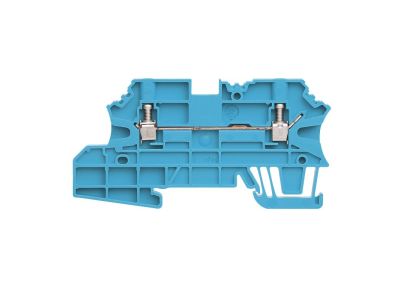

Złączka szynowa przelotowa WMF 2.5 BL (symbol 1270040000) to element przeznaczony do szybkiego i pewnego łączenia przewodów o przekroju 2,5 mm² w rozdzielnicach modułowych. Dzięki konstrukcji przelotowej umożliwia bezpośrednie połączenie przewodów bez stosowania dodatkowych mostków. Niebieski kolor obudowy ułatwia wizualną identyfikację w zestawie aparatury. Montaż odbywa się na standardowej szynie TH35, co pozwala na oszczędność miejsca i uproszczenie instalacji.

• Przekrój przewodu 2,5 mm²: optymalny dla obwodów odbiorczych w instalacjach niskiego napięcia – zapewnia niską rezystancję połączenia i bezpieczne prowadzenie prądu.
• Montaż na szynę TH35: kompatybilność z typowymi rozdzielnicami modułowymi, szybki i stabilny montaż bez użycia narzędzi.
• Konstrukcja przelotowa: umożliwia ciągłość przewodu bez potrzeby stosowania dodatkowych złączy lub mostków skręcanych.
• Niebieski kolor obudowy: ułatwia identyfikację wizualną, szczególnie w zestawach z wieloma złączkami – pomocny przy oznaczaniu przewodów neutralnych lub dedykowanych obwodów.
• Tworzywo o wysokiej wytrzymałości elektrycznej: gwarantuje izolację i odporność na wpływy środowiskowe w warunkach rozdzielnicy (standardowo IP20).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Montaż zgodny z przepisami dotyczącymi aparatury modułowej (normy z grupy PN-EN 61439) oraz zasadami doboru elementów w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Złączka szynowa przelotowa WMF 2.5 BL znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, bezawaryjne łączenie przewodów w rozdzielnicach i puszkach instalacyjnych. Sprawdzi się zwłaszcza w obwodach o standardowym przekroju 2,5 mm².

• Łączenie przewodów neutralnych (N) lub ochronnych (PE) w systemach sieci TN.
• Wyprowadzanie obwodów odbiorczych w rozdzielnicach dystrybucyjnych.
• Punkt przyłączania czujników, siłowników i aktuatorów w układach automatyki budynkowej (sterowanie oświetleniem, żaluzjami, HVAC).
• Szybkie tworzenie połączeń między aparaturą modułową (styczniki, przekaźniki, wyłączniki) w szafach sterowniczych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Złączkę montuje się na szynie TH35 (PN-EN 60715) przez zatrzaśnięcie. Przewody o przekroju 2,5 mm² należy wprowadzić do otworów przyłączeniowych i dokręcić zgodnie z momentem podanym w dokumentacji producenta (w przypadku braku danych – stosuj standardowy moment dla zacisków śrubowych, np. 0,5 Nm). Przekrój przewodów powinien odpowiadać obciążeniu obwodu i być zgodny z normami instalacyjnymi (PN-EN 60364). Po zakończeniu montażu sprawdź szczelność połączeń.

FAQ

• Czy złączka nadaje się do przewodów o przekroju 1,5 mm²? Nie – produkt został zaprojektowany wyłącznie dla przewodów o przekroju 2,5 mm². Stosowanie mniejszego przekroju może skutkować nieprawidłowym dociskiem i zwiększoną rezystancją przejścia.
• Jaki jest stopień ochrony (IP) tej złączki? W typowej rozdzielnicy modułowej złączka pracuje w warunkach IP20. Dokładne dane dotyczące stopnia ochrony w konkretnym zastosowaniu należy sprawdzić w dokumentacji technicznej producenta.
• Czy złączka może być używana w obwodach prądu stałego (DC)? Tak – złączka przelotowa nie posiada polaryzacji i nadaje się zarówno do prądu przemiennego (AC), jak i stałego (DC), pod warunkiem że wartości napięcia i prądu nie przekraczają parametrów znamionowych podanych przez producenta (które należy odczytać z karty katalogowej).
