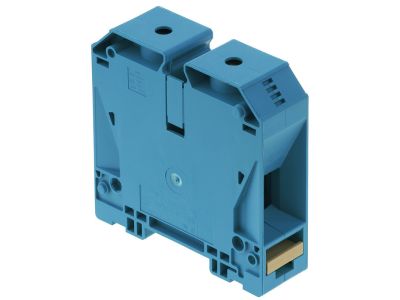

Złączka szynowa przelotowa, WDU 95N/120N BL, śrubowa, niebieska | 1820560000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 95N/120N BL (niebieska) to solidna listwa zaciskowa przeznaczona do łączenia przewodów o dużym przekroju. Dzięki prądowi znamionowemu 269 A i napięciu 1000 V umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania. Złącze śrubowe gwarantuje pewny i trwały montaż.

• Prąd znamionowy 269 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przeciążenia styków.
• Napięcie znamionowe 1000 V: Umożliwia stosowanie w instalacjach o podwyższonym napięciu, zachowując odpowiednią izolację.
• Przekrój przyłącza do 120 mm²: Pozwala na podłączenie przewodów o dużej średnicy, co jest niezbędne w instalacjach przemysłowych i energetycznych.
• Wykonanie śrubowe: Zapewnia solidny i powtarzalny docisk przewodu, ułatwiając montaż i konserwację.
• Kolor niebieski: Ułatwia identyfikację i oznaczenie w rozdzielnicy, zgodnie z przyjętymi konwencjami kolorystycznymi.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w branży elektrotechnicznej.

Zastosowanie

Złączka przelotowa WDU 95N/120N BL znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne połączenie przewodów o dużym przekroju. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach do łączenia kabli zasilających.
• Szafach sterowniczych i przemysłowych instalacjach energetycznych.
• Systemach dystrybucji energii w obiektach komercyjnych i przemysłowych.
• Instalacjach fotowoltaicznych oraz innych systemach wymagających bezpiecznego łączenia przewodów o dużym natężeniu.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę montuje się na szynie TH35 (DIN). Przewody należy przygotować zgodnie z zaleceniami producenta – zdjąć izolację na odpowiednią długość, a w przypadku przewodów wielodrutowych użyć tulejek zaciskowych. Moment dokręcania śrub należy stosować zgodnie z dokumentacją techniczną. Przekrój przewodu należy dobrać do prądu znamionowego i warunków środowiskowych.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, konstrukcja śrubowa pozwala na bezpieczne łączenie zarówno przewodów sztywnych, jak i linkowych (zalecane zastosowanie tulejek zaciskowych dla linki).
• Jaki stopień ochrony posiada złączka? W danych producenta nie podano stopnia IP. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się ochronę IP20 dla samej listwy. W przypadku instalacji w trudnych warunkach należy zastosować dodatkową obudowę.
• Czy kolor niebieski oznacza, że złączka jest przeznaczona wyłącznie dla przewodu neutralnego? Kolor niebieski ułatwia oznaczenie, ale złączka może być używana dla każdego przewodu, o ile spełnia parametry. W instalacjach zgodnych z normą zaleca się jednak stosowanie koloru niebieskiego dla przewodu neutralnego.
