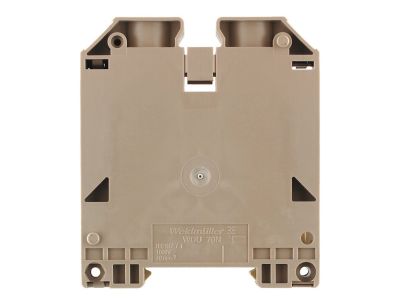

Złączka szynowa przelotowa, WDU 70N/35, śrubowa, ciemnobeżowa | 9512190000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 70N/35 (symbol 9512190000) to rozwiązanie łączące wysoką niezawodność z prostotą montażu. Wykonana w technologii śrubowej, w kolorze ciemnobeżowym, zapewnia bezpieczne i trwałe połączenie przewodów o maksymalnym przekroju 95 mm². Prąd znamionowy 192 A i napięcie 1000 V umożliwiają pracę w wymagających obwodach energetycznych. Konstrukcja przelotowa ułatwia prowadzenie ciągów przewodów w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 192 A: gwarantuje bezpieczne przesyłanie dużych mocy bez ryzyka przegrzania złącza, idealny do obwodów głównych i zasilania odbiorników o znacznym poborze prądu.
• Napięcie znamionowe 1000 V: wysoki margines izolacji, odpowiedni do zastosowań w instalacjach przemysłowych i energetycznych.
• Maksymalny przekrój przewodu 95 mm²: umożliwia podłączenie grubych żył miedzianych i aluminiowych, zapewniając niską rezystancję styku.
• Połączenie śrubowe: trwały i pewny styk, łatwy w dokumentacji serwisowej – standardowy klucz do dokręcania.
• Kolor ciemnobeżowy: ułatwia identyfikację w rozdzielnicy i harmonijnie komponuje się z typowym osprzętem modułowym.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi (LVD) potwierdza jej bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Konstrukcja oparta na standardowych wymiarach szynowych zapewnia kompatybilność z innymi elementami aparatury modułowej.

Zastosowanie

Złączka szynowa przelotowa WDU 70N/35 przeznaczona jest do stosowania w instalacjach wymagających niezawodnego i wielokrotnego łączenia przewodów. Sprawdza się w następujących scenariuszach:

• Łączenie i rozgałęzianie przewodów w rozdzielnicach głównych oraz podrozdzielnicach w budynkach przemysłowych i komercyjnych.
• Zasilanie odbiorników o dużym poborze prądu (np. silniki, piece, klimatyzatory) w szafach sterowniczych.
• Tworzenie bezpiecznych mostków energetycznych w układach rozdziału mocy (m.in. w systemach typu "szyna zbiorcza").
• Instalacje w energetyce odnawialnej (farmy fotowoltaiczne, magazyny energii) – tam, gdzie wymagana jest wysoka obciążalność prądowa.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (kwalifikacje E i D). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Złączkę montuje się na szynie TH35 (DIN EN 60715) – standardowy zatrzask umożliwia szybki montaż i demontaż. Przewody należy odizolować na długość odpowiednią do głębokości zacisku śrubowego i dokręcić śrubę z momentem zgodnym z dokumentacją producenta (brak danych w karcie – zaleca się dokręcanie z siłą zapewniającą pewny styk, bez nadmiernego odkształcania przewodu). Przekrój przewodu należy dobrać do prądu obciążenia (maks. 95 mm²). Po zakończeniu montażu sprawdzić poprawność połączenia wizualnie i mechanicznie.

FAQ

• Jaki jest maksymalny przekrój przewodu, jaki można podłączyć do złączki? Maksymalny przekrój przewodu wynosi 95 mm² – dotyczy zarówno przewodów miedzianych, jak i aluminiowych (w przypadku aluminium zaleca się stosowanie pasty antyoksydacyjnej).
• Jakie jest maksymalne napięcie pracy złączki? Napięcie znamionowe wynosi 1000 V AC/DC. Jest to wartość wystarczająca do większości aplikacji przemysłowych i komercyjnych (w tym systemów fotowoltaicznych z napięciem do 1500 V – w tym przypadku należy sprawdzić konkretną katalogową deklarację producenta).
• Czy złączka nadaje się do pracy ciągłej przy maksymalnym obciążeniu? Tak, prąd znamionowy 192 A został określony dla pracy ciągłej w temperaturze otoczenia do 40°C. W przypadku wyższych temperatur lub pracy w szczelnych szafach należy stosować odpowiedni derating (redukcję obciążenia) – zalecane jest zapewnienie odpowiedniej wentylacji.
