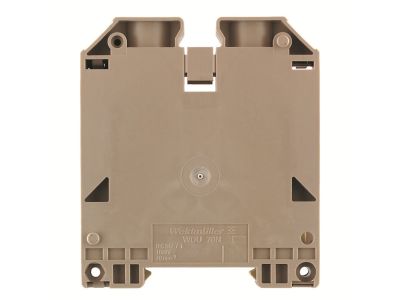

Złączka szynowa przelotowa WDU 70N/35 IR | 1393420000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa oznaczona symbolem WDU 70N/35 IR (nr katalogowy 1393420000) to element do łączenia przewodów w instalacjach elektrycznych. Dzięki konstrukcji przelotowej umożliwia prowadzenie przewodu przez złączkę, zapewniając pewne i trwałe połączenie bez konieczności dodatkowych złączek. Szerokość modułu (zgodna z wymiarami podanymi przez producenta) pozwala na uporządkowany montaż w rozdzielnicach modułowych.

• Montaż na szynie DIN (TH35): szybkie i pewne mocowanie bez użycia narzędzi – idealne do rozdzielnic i szaf sterowniczych.
• Konstrukcja przelotowa: przewód przechodzi przez złączkę, co minimalizuje liczbę połączeń i zmniejsza ryzyko poluzowania styków.
• Oznaczenie IR: w nazwie produktu sugeruje wersję izolowaną (zalecamy weryfikację w karcie katalogowej).
• Kompatybilność z aparaturą modułową: pasuje do standardowych szyn TH35 stosowanych w rozdzielnicach.
• Nr katalogowy 1393420000: łatwa identyfikacja i zamawianie w systemach dystrybucyjnych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Szczegółowe informacje o konkretnych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa przelotowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów w instalacjach elektrycznych – zarówno w budynkach mieszkalnych, jak i przemysłowych.

• Połączenia przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Systemy sterowania i automatyki – szafy sterownicze, tablice rozdzielcze.
• Instalacje w obiektach użyteczności publicznej, gdzie wymagana jest przejrzystość i łatwość serwisowania.
• Łączenie przewodów w obwodach oświetleniowych, gniazd wtyczkowych oraz odbiorników stałych.

Wskazówki Montażowe

Montaż złączki oraz podłączanie przewodów powinno być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę montuje się poprzez wciśnięcie na szynę TH35 (DIN). Przekrój przewodów należy dobrać do wymaganego prądu obciążenia zgodnie z normami. Moment dokręcania śrub podajnika należy sprawdzić w dokumentacji technicznej produktu. Po montażu sprawdź, czy przewód jest prawidłowo osadzony i zaciśnięty.

FAQ

• Jak zamontować złączkę na szynie DIN? Należy umieścić złączkę na szynie TH35 i docisnąć do oporu – mechanizm zatrzasku samoczynnie zablokuje pozycję. Demontaż wykonuje się za pomocą wkrętaka, odsuwając zatrzask.
• Co oznacza symbol IR w nazwie? Oznaczenie IR w nazwie produktu (np. WDU 70N/35 IR) najprawdopodobniej wskazuje na wersję izolowaną złączki. Aby uzyskać pewność, prosimy o sprawdzenie karty katalogowej producenta.
• Jaki stopień ochrony ma ta złączka? Stopień ochrony nie został podany w dostępnych danych. Standardowo aparatura modułowa montowana w rozdzielnicach wewnątrz budynków osiąga IP20 – szczegóły należy potwierdzić w dokumentacji produktu.
