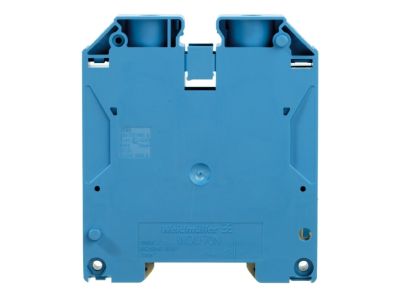

Złączka szynowa przelotowa, WDU 70N/35 BL, śrubowa, niebieska | 9512420000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 70N/35 BL (nr kat. 9512420000) to śrubowe złącze rzędowe przeznaczone do łączenia przewodów o przekroju 95 mm². Dzięki prądowi znamionowemu 192 A oraz napięciu 1000 V sprawdza się w wymagających obwodach przemysłowych – zapewnia pewne i trwałe połączenie elektryczne bez ryzyka przegrzania przy dużych obciążeniach. Niebieska obudowa ułatwia identyfikację w rozdzielnicy.

• Prąd znamionowy 192 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując straty mocy i ryzyko przegrzania styków.
• Napięcie znamionowe 1000 V: Gwarantuje niezawodną izolację w instalacjach przemysłowych i w rozdzielnicach o podwyższonym napięciu.
• Przekrój przewodu 95 mm²: Pozwala na podłączenie grubych przewodów (np. WLZ, kable energetyczne) przy zachowaniu niskiej rezystancji przejścia.
• Złącze śrubowe: Zapewnia pewny, łatwo kontrolowany zacisk – możliwość dociągnięcia momentem zgodnym z dokumentacją producenta.
• Wykonanie przelotowe (rzędowe): Umożliwia szybkie łączenie kilku przewodów w jednej listwie oraz łatwą rozbudowę instalacji.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i zgodność z dyrektywami niskonapięciowymi. Montaż zgodny z zaleceniami producenta gwarantuje niezawodność w długotrwałej eksploatacji.

Zastosowanie

Przelotowa listwa zaciskowa WDU 70N/35 BL znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne łączenie przewodów o dużych przekrojach. Idealnie sprawdza się w szafach sterowniczych, rozdzielnicach głównych oraz instalacjach przemysłowych i energetycznych.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach
• Połączenia w szafach sterowniczych i automatyce przemysłowej (PLC, styczniki, przekażniki)
• Instalacje w obiektach przemysłowych, magazynach i halach produkcyjnych
• Systemy rozdziału energii w budynkach komercyjnych i użyteczności publicznej

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony. Listwę montuje się na szynie TH35 (DIN) zgodnie z instrukcją. Przekrój przewodów należy dobrać do prądu znamionowego 192 A oraz obciążenia. Moment dokręcania śrub – według dokumentacji producenta (zazwyczaj w zakresie 4–6 Nm dla tego typu złączek). Po dokręceniu sprawdź siłę zacisku – połączenie musi być trwałe i nie może luzować się podczas pracy.

FAQ

• Jakie jest napięcie znamionowe produktu? Napięcie znamionowe wynosi 1000 V, zgodnie ze specyfikacją producenta.
• Jaki jest stopień ochrony (IP) listwy? Producent nie podaje konkretnego stopnia IP. W standardowych warunkach montażu wewnątrz rozdzielnicy (obudowa o odpowiednim IP) złączka jest chroniona przed dostępem do części czynnych. Zaleca się instalację w obudowach o IP co najmniej 2X (zgodnie z normą dla rozdzielnic).
• Czy złączka nadaje się do pracy ciągłej przy pełnym obciążeniu 192 A? Tak, prąd znamionowy 192 A jest wartością dla pracy ciągłej w temperaturze otoczenia do +40°C. Przy wyższych temperaturach otoczenia lub w słabo wentylowanych szafach konieczna jest derating (zmniejszenie obciążenia) zgodnie z danymi producenta.
