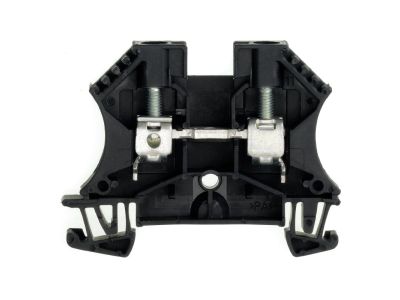

Złączka szynowa przelotowa, WDU 6 SW, śrubowa, czarna | 1020210000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa typu WDU 6 SW (symbol 1020210000) to element wyposażenia rozdzielnic przeznaczony do bezpiecznego i uporządkowanego łączenia przewodów. Wykonana w wersji śrubowej, w kolorze czarnym, ułatwia rozgałęzianie obwodów w instalacjach elektrycznych.

• Konstrukcja przelotowa: Umożliwia podłączenie dwóch przewodów w jednym punkcie, co upraszcza rozprowadzenie obwodów na szynie montażowej.
• Zacisk śrubowy: Zapewnia trwałe i demontowalne połączenie mechaniczne, odporne na wibracje i obciążenia eksploatacyjne.
• Kolor czarny: Ułatwia identyfikację złączki w rozdzielnicy – w typowych instalacjach TN-S często przypisywany przewodowi neutralnemu (N).
• Uniwersalność montażu: Standardowo mocowana na szynie TH35 (DIN), co pozwala na szybką integrację w rozdzielnicach.
• Kompatybilność przewodów: Śrubowy zacisk akceptuje zarówno przewody sztywne, jak i linkowe (z końcówką), w zakresie przekrojów zgodnym z dokumentacją producenta.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączek szynowych i posiada certyfikat CE. Montaż powinien być wykonany zgodnie z obowiązującymi przepisami (np. PN-IEC 60364).

Zastosowanie

Złączka WDU 6 SW znajduje zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz puszkach rozgałęźnych. Umożliwia tworzenie bezpiecznych połączeń w następujących scenariuszach:

• Rozgałęzianie przewodów neutralnych i ochronnych w instalacjach TN/IT.
• Łączenie przewodów w pętli przy zasilaniu kilku odbiorników z jednej linii.
• Tworzenie punktów odgałęźnych dla dodatkowych obwodów w rozdzielnicy.
• Podłączanie przewodów o różnych przekrojach w zakresie dopuszczonym przez producenta.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed ponownym włączeniem. Złączkę należy zamontować na szynie TH35 (DIN), dociskając do zatrzasku. Przewody podłączaj po zdjęciu izolacji na długość odpowiednią dla zacisku śrubowego – moment dokręcania dobierz zgodnie z dokumentacją producenta. Przekrój przewodów dostosuj do spodziewanego obciążenia.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, śrubowy zacisk umożliwia podłączenie przewodów linkowych po uprzednim zarobieniu końcówki (tulejki). Dla konkretnych przekrojów i materiału przewodu należy sprawdzić dane techniczne producenta.
• Jaki stopień ochrony (IP) ma złączka? Producent nie podaje bezpośrednio stopnia IP dla samej złączki. Po zamontowaniu w rozdzielnicy o odpowiedniej obudowie (np. IP20 lub wyższym) jest chroniona przed dotykiem i pyłem.
• Czy można łączyć przewody o różnych przekrojach? Zacisk śrubowy pozwala na łączenie przewodów o różnych przekrojach, jednak zakres ten określa producent w karcie katalogowej. Nigdy nie należy przekraczać maksymalnego przekroju ani łączyć przewodów, dla których suma przekrojów przekracza fizyczną pojemność zacisku.
