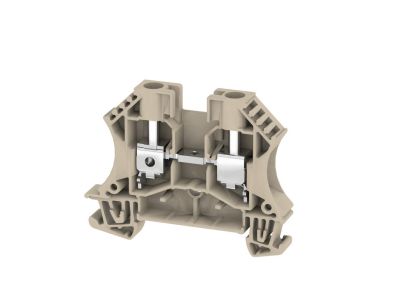

Złączka szynowa przelotowa WDU 6 IR | 1393350000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 6 IR (symbol 1393350000) to element łączeniowy przeznaczony do przewodów o maksymalnym przekroju 6 mm². Dzięki budowie przelotowej umożliwia szybkie i niezawodne łączenie wielu przewodów w jednym punkcie, co upraszcza prowadzenie instalacji w rozdzielnicach i szafach sterowniczych.

• Maksymalny przekrój przewodu 6 mm²: pozwala na podłączenie typowych przewodów instalacyjnych, zapewniając wystarczającą zdolność przewodzenia prądu w obwodach pomocniczych.
• Konstrukcja przelotowa: umożliwia połączenie dwóch lub więcej przewodów bez użycia dodatkowych mostków, co skraca czas montażu i zmniejsza liczbę punktów połączeniowych.
• Montaż na szynie: standardowo przeznaczona do mocowania na szynie TH35 (zgodnie z ogólną praktyką branżową), co zapewnia szybki i uporządkowany montaż w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Złączka WDU 6 IR znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i estetyczne łączenie przewodów w obrębie rozdzielnic i szaf sterowniczych. Sprawdza się w instalacjach przemysłowych i budynkowych.

• Tworzenie punktów rozdziału fazowego (L) oraz neutralnego (N) i ochronnego (PE) w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów sterowniczych w szafach automatyki, przekaźnikowych układach sterowania.
• Wykonywanie odgałęzień obwodów sygnalizacyjnych i zasilających w instalacjach oświetleniowych.
• Punktowe łączenie przewodów w miejscach, gdzie stosowanie listew zaciskowych jest utrudnione.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złączkę mocuje się na szynie TH35 poprzez zatrzaśnięcie. Przewody podłącza się do zacisków śrubowych, dokręcając śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodu musi być dobrany do obciążenia prądowego. Po zakończeniu instalacji zaleca się sprawdzenie poprawności połączeń i dokręcenia.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do złączki WDU 6 IR? Złączka jest przeznaczona dla przewodów o przekroju do 6 mm² (żyła jedno- i wielodrutowa).
• Czy złączka nadaje się do montażu na szynie TH35? Tak, standardowo montowana jest na szynie TH35 (DIN), zgodnie z ogólną praktyką w rozdzielnicach.
• Czy jest to złączka przelotowa? Tak, konstrukcja przelotowa pozwala na połączenie dwóch lub więcej przewodów w jednym punkcie bez stosowania dodatkowych mostków.
