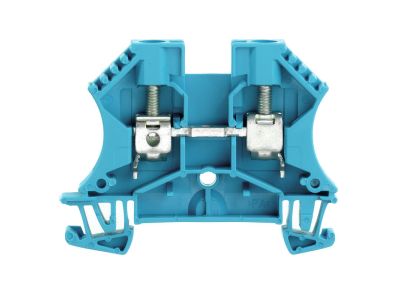

Złączka szynowa przelotowa, WDU 6 BL, śrubowa, niebieska | 1020280000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 6 BL marki Weidmuller to fundament nowoczesnych systemów rozdziału energii i automatyki przemysłowej. Wykonana w technologii śrubowej, gwarantuje najwyższą siłę docisku oraz długotrwałą stabilność połączenia elektrycznego. Przekrój znamionowy wynoszący 6 mm² pozwala na bezpieczne i stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 41 A. Charakterystyczny niebieski kolor obudowy wykonanej z materiału Wemid ułatwia identyfikację torów neutralnych (N) w rozdzielnicach, co znacząco podnosi przejrzystość instalacji.

• Wysoka obciążalność: Prąd znamionowy 41 A umożliwia obsługę wymagających odbiorników przemysłowych.
• Napięcie izolacji: Napięcie znamionowe 800 V pozwala na pracę w zaawansowanych układach zasilania.
• Materiał Wemid: Tworzywo o klasie palności V-0 według UL 94, odporne na wysokie temperatury robocze.
• System śrubowy: Sprawdzony mechanizm zaciskowy eliminujący ryzyko poluzowania przewodów pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach inżynieryjnych. Złączka spełnia wymagania normy IEC 60947-7-1, co definiuje ją jako niezawodny element aparatury niskonapięciowej. Posiada certyfikację dopuszczającą do użytku w strefach zagrożonych wybuchem (ATEX), co czyni ją uniwersalnym rozwiązaniem dla przemysłu chemicznego i petrochemicznego.

Zastosowanie

Złączka WDU 6 BL znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa jakość połączeń elektrycznych. Jest idealnym wyborem do budowy szaf sterowniczych, rozdzielnic głównych oraz systemów zasilania maszyn. Dzięki możliwości montażu na standardowej szynie DIN TS 35, produkt ten jest kompatybilny z większością systemów obudów dostępnych na rynku. Niebieska kolorystyka dedykuje ją przede wszystkim do separacji obwodów neutralnych w systemach wielofazowych.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy, montaż złączki powinien odbywać się zgodnie z poniższymi wytycznymi:

• Przygotowanie przewodu: Należy zdjąć izolację na długości zalecanej przez producenta (ok. 12 mm), aby zapewnić pełny styk w komorze zaciskowej.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednim momentem obrotowym (zakres 0,8 - 1,6 Nm), co zapobiega uszkodzeniu gwintu przy jednoczesnym zachowaniu niskiej rezystancji przejścia.
• Montaż na szynie: Złączkę należy zatrzasnąć na szynie DIN TS 35, upewniając się, że mechanizm blokujący osiadł prawidłowo.
• Akcesoria: Zaleca się stosowanie dedykowanych ścianek bocznych (płytek zamykających) na końcach rzędów listew zaciskowych w celu zachowania odpowiedniego stopnia ochrony i izolacji.

FAQ

1. Czy złączka WDU 6 BL może być stosowana z przewodami typu linka?
Tak, złącze śrubowe Weidmuller umożliwia podłączenie zarówno przewodów sztywnych (drut), jak i elastycznych (linka). W przypadku linek zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszej jakości styku.

2. Jaki jest zakres temperatur pracy dla tego modelu?
Dzięki zastosowaniu materiału Wemid, złączka może pracować w szerokim zakresie temperatur, zachowując stabilność mechaniczną i elektryczną nawet w trudnych warunkach przemysłowych.

3. Czy do tej złączki dostępne są mostki poprzeczne?
Tak, system W-Series od Weidmuller oferuje szeroką gamę akcesoriów, w tym mostki wtykowe i śrubowe, które pozwalają na szybkie i bezpieczne łączenie potencjałów między sąsiednimi złączkami.
