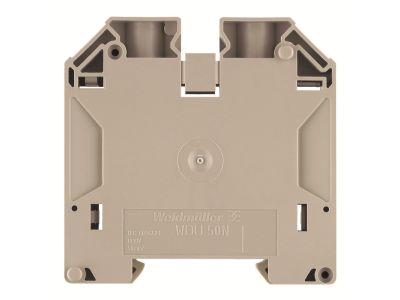

Złączka szynowa przelotowa, WDU 50N IR, śrubowa, ciemnobeżowa | 1186630000 Weidmuller

Opis i Kluczowe Cechy

Przelotowa złączka szynowa WDU 50N IR (symbol 1186630000) to solidne złącze śrubowe o prądzie znamionowym 150 A i napięciu 1000 V, przeznaczone do przewodów o przekroju do 50 mm². Dzięki kompaktowej konstrukcji i ciemnobeżowej obudowie zapewnia niezawodne połączenie w systemach rozdzielczych.

• Prąd znamionowy 150 A: umożliwia bezpieczne prowadzenie obciążeń o dużym natężeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 1000 V: gwarantuje wysoki zapas bezpieczeństwa w instalacjach niskiego napięcia.
• Maksymalny przekrój przewodu 50 mm²: idealna do przyłączania grubych przewodów zasilających, np. w rozdzielnicach głównych.
• Zacisk śrubowy: zapewnia pewny i trwały styk, ułatwia montaż oraz demontaż przewodów.
• Kolor ciemnobeżowy: ułatwia identyfikację i porządkowanie przewodów w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Konstrukcja jest zgodna z obowiązującymi standardami DIN dotyczącymi złączek szynowych.

Zastosowanie

Złączka przeznaczona do łączenia przewodów w szynach rozdzielczych TH35 (DIN) w szafach sterowniczych i rozdzielnicach. Sprawdza się w systemach dystrybucji energii, automatyce przemysłowej oraz instalacjach budynkowych.

• Rozdział zasilania głównego w rozdzielnicach przemysłowych
• Łączenie przewodów w szynach zbiorczych przy budowie systemów dystrybucji energii
• Tworzenie punktów odgałęźnych dla odbiorników o dużym poborze prądu
• Zastosowanie w instalacjach wymagających pewnych połączeń przelotowych o dużej obciążalności

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Instalację może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Moment dokręcania śrub należy stosować zgodnie z dokumentacją techniczną. Przekrój przewodów dobrać odpowiednio do prądu obciążenia.

FAQ

• Czy złączka jest wyposażona w podświetlenie? Nie, jest to pasywna złączka przelotowa bez elementów sygnalizacyjnych.
• Jaki jest stopień ochrony? Producent nie podaje konkretnej wartości. W typowych warunkach montażu w rozdzielnicy przyjmuje się stopień ochrony IP20.
• Do jakiego trybu pracy styku jest przeznaczona? Złączka zapewnia stałe połączenie przelotowe – nie jest przeznaczona do łączenia i rozłączania pod obciążeniem.
