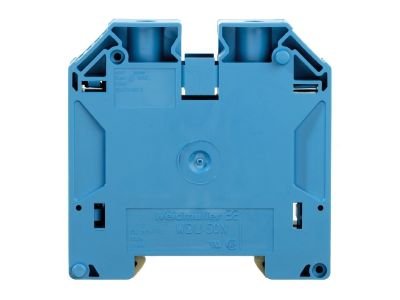

Złączka szynowa przelotowa, WDU 50N BL, śrubowa, niebieska | 1820850000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa Weidmuller WDU 50N BL o numerze katalogowym 1820850000 to zaawansowane rozwiązanie z serii W, zaprojektowane z myślą o najbardziej wymagających aplikacjach elektroenergetycznych. Produkt charakteryzuje się niebieskim kolorem obudowy, co zgodnie ze standardami branżowymi ułatwia identyfikację torów neutralnych (N) w rozdzielnicach i szafach sterowniczych. Wykorzystanie sprawdzonego systemu złącza śrubowego gwarantuje najwyższą siłę docisku oraz długotrwałą stabilność połączenia, co jest kluczowe przy przesyłaniu wysokich prądów.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 150 A pozwala na bezpieczną obsługę obciążeń w głównych liniach zasilających.
• Izolacja wysokonapięciowa: Napięcie znamionowe wynoszące 1000 V umożliwia stosowanie złączki w nowoczesnych instalacjach przemysłowych oraz systemach fotowoltaicznych.
• Przekrój znamionowy: Możliwość podłączenia przewodów o przekroju do 50 mm² zapewnia optymalne przewodzenie i minimalizację strat energii.
• Materiał izolacyjny: Wykonanie z tworzywa Wemid zapewnia wysoką odporność na temperaturę oraz klasę palności V-0 według normy UL 94.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Złączka spełnia wymagania normy IEC 60947-7-1, co definiuje ją jako bezpieczny element aparatury niskonapięciowej. Posiada certyfikację CE oraz atesty dopuszczające do pracy w trudnych warunkach przemysłowych, gwarantując pełną kompatybilność z systemami szyn montażowych TS 35.

Zastosowanie

Złączka WDU 50N BL znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym wyborem do budowy rozdzielnic głównych, systemów zasilania awaryjnego oraz szaf sterowniczych w zakładach produkcyjnych. Dzięki wysokiej obciążalności prądowej 150 A, doskonale sprawdza się jako punkt rozdziału energii dla dużych odbiorników maszynowych oraz w infrastrukturze budynkowej o dużym zapotrzebowaniu na moc.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do bezawaryjnej pracy instalacji. Złączkę należy zamontować na standardowej szynie DIN TS 35. Podczas podłączania przewodów o przekroju 50 mm², należy zwrócić szczególną uwagę na zalecany moment dokręcania śruby, co zapobiega przegrzewaniu się styku i uszkodzeniu żyły przewodu. Zaleca się stosowanie tulejek kablowych w przypadku przewodów typu linka, aby zapewnić maksymalną powierzchnię styku w zacisku śrubowym. Niebieski kolor obudowy powinien być wykorzystywany wyłącznie do oznaczania przewodów neutralnych, zgodnie ze schematem instalacji.

FAQ

• Czy złączka WDU 50N BL może być stosowana w strefach zagrożonych wybuchem? Produkt posiada parametry pozwalające na pracę w wymagających środowiskach, jednak w przypadku stref Ex należy zweryfikować zgodność z certyfikatem ATEX dla konkretnej serii.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka jest dedykowana do przewodów o przekroju znamionowym 50 mm², co pozwala na bezpieczny przepływ prądu do 150 A.
• Czy złączka wymaga stosowania płytek bocznych? Jako element serii W, złączka jest konstrukcją zamkniętą, jednak przy zakończeniu szeregu listew zaleca się stosowanie odpowiednich trzymaczy końcowych dla stabilizacji mechanicznej na szynie.
