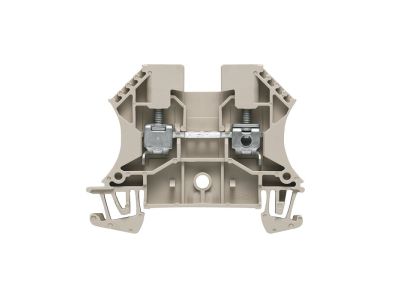

Złączka szynowa przelotowa, WDU 4, śrubowa, ciemnobeżowa | 1020100000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 4 o numerze katalogowym 1020100000 to fundament nowoczesnych systemów rozdziału energii i sterowania. Wyprodukowana przez renomowaną firmę Weidmuller, stanowi wzorzec niezawodności w technologii połączeń śrubowych. Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 32 A, co czyni ją idealnym rozwiązaniem dla szerokiego spektrum aplikacji przemysłowych. Obudowa wykonana z wysokiej jakości tworzywa Wemid w kolorze ciemnobeżowym charakteryzuje się wysoką odpornością termiczną oraz klasą palności V-0 według normy UL 94. System zaciskowy oparty na stalowym jarzmie gwarantuje trwały docisk przewodu, eliminując ryzyko poluzowania połączenia pod wpływem drgań czy zmian temperatury.

• Wysokie parametry elektryczne: Napięcie znamionowe 800 V oraz prąd 32 A pozwalają na bezpieczną pracę w wymagających obwodach mocy.
• Technologia śrubowa: Sprawdzony system zaciskowy zapewnia maksymalną siłę trzymania przewodów sztywnych i giętkich.
• Materiał Wemid: Specjalistyczne tworzywo o podwyższonej odporności na prądy pełzające i temperaturę pracy ciągłej do 120°C.
• Kompaktowa konstrukcja: Szerokość zaledwie 6,1 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej TS 35.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektrotechnicznych. Złączka spełnia wymagania normy IEC 60947-7-1, która definiuje standardy dla rzędowych listew zaciskowych do przewodów miedzianych. Dzięki certyfikacji UL oraz CSA, komponent ten może być z powodzeniem stosowany w projektach przeznaczonych na rynki globalne, w tym w Ameryce Północnej. Wysoki stopień bezpieczeństwa potwierdza również zgodność z dyrektywą RoHS, co świadczy o ograniczeniu substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Złączka WDU 4 znajduje szerokie zastosowanie w budowie szaf sterowniczych, rozdzielnic niskiego napięcia oraz systemach automatyki budynkowej. Jest niezastąpiona wszędzie tam, gdzie wymagana jest przejrzysta organizacja okablowania oraz pewność połączenia elektrycznego. Dzięki możliwości mostkowania poprzecznego za pomocą dedykowanych akcesoriów serii WQV, inżynierowie mogą w łatwy sposób tworzyć wspólne potencjały, co znacznie przyspiesza prefabrykację rozdzielnic. Produkt doskonale sprawdza się w przemyśle ciężkim, energetyce oraz w instalacjach infrastrukturalnych.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie DIN (TS 35). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Przygotowanie przewodu: Izolację należy usunąć na długości około 10 mm, dbając o to, aby nie uszkodzić żyły miedzianej.
• Moment dokręcania: Śrubę zaciskową M3 należy dokręcać z momentem obrotowym w zakresie od 0,5 do 1,0 Nm, co gwarantuje optymalny styk bez ryzyka zerwania gwintu.
• Zakończenie rzędu: Na końcu bloku złączek należy zawsze zamontować odpowiednią płytkę trzymającą (np. WEW 35/2) oraz płytkę końcową (WAP), aby zapewnić ochronę przed dotykiem części pod napięciem.
• Narzędzia: Zaleca się stosowanie wkrętaków płaskich o rozmiarze 0,6 x 3,5 mm, dopasowanych do gniazda śruby.

FAQ

1. Czy złączka WDU 4 wymaga stosowania tulejek zaciskowych na przewodach giętkich?
Choć system jarzma zaciskowego Weidmuller pozwala na montaż linek bez tulejek, dla zapewnienia najwyższej jakości połączenia i ochrony przed rozwarstwianiem się drucików, zaleca się stosowanie tulejek cienkościennych.

2. Jaka jest maksymalna temperatura pracy tej złączki?
Dzięki zastosowaniu materiału Wemid, złączka może pracować w temperaturze ciągłej do 120°C, co znacznie przewyższa standardowe złączki wykonane z poliamidu PA 6.6.

3. Czy można łączyć ze sobą złączki o różnych przekrojach?
Tak, seria WDU jest modułowa i pozwala na montaż obok siebie złączek o różnych przekrojach (np. WDU 2.5, WDU 4, WDU 6) na tej samej szynie TS 35, zachowując spójność wizualną i techniczną.
