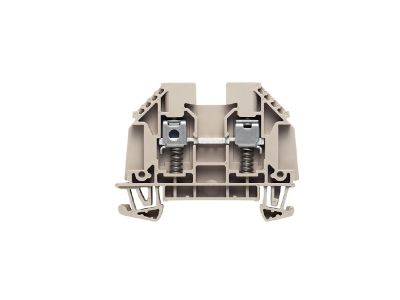

Złączka szynowa przelotowa WDU 4 SL STB 8.5 | 2500770000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa oznaczona symbolem 2500770000, model WDU 4 SL STB 8.5, przeznaczona jest do bezpiecznego i trwałego łączenia przewodów w instalacjach elektrycznych. Jej konstrukcja przelotowa umożliwia prowadzenie przewodów w linii prostej, co ułatwia organizację okablowania w rozdzielnicach i szafach sterowniczych. Montaż na standardowej szynie TH35 zapewnia szybki i stabilny osadzenie.

• Konstrukcja przelotowa: Umożliwia łączenie kilku przewodów w jednym punkcie bez konieczności stosowania dodatkowych mostków, co oszczędza miejsce i skraca czas instalacji.
• Zaciski śrubowe: Zapewniają pewne, niskorezystancyjne połączenie mechaniczne i elektryczne, odporne na wibracje i zmienne obciążenia.
• Kompatybilność z szyną TH35: Szybki montaż bez użycia narzędzi mocujących – złączka zatrzaskuje się na szynie, co ułatwia zmianę konfiguracji rozdzielnicy.
• Trwałe tworzywo izolacyjne: Odporne na starzenie i temperatury pracy w typowych warunkach rozdzielnicowych, zapewnia długą żywotność bez degradacji właściwości izolacyjnych.
• Uniwersalne zastosowanie: Nadaje się do przewodów miedzianych i aluminiowych o przekrojach mieszczących się w zakresie określonym przez producenta w karcie katalogowej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia standardy bezpieczeństwa stosowane w aparaturze modułowej do montażu na szynie DIN. Szczegółowe dane dotyczące konkretnych norm w zakresie izolacji i ochrony przeciwporażeniowej znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złączka szynowa przelotowa WDU 4 SL STB 8.5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów w systemach rozdzielczych i sterowniczych.

• Budowa i modernizacja tablic rozdzielczych w budynkach mieszkalnych i komercyjnych – łączenie przewodów zasilających, odbiorczych i ochronnych.
• Szafy sterownicze w automatyce przemysłowej – łączenie sygnałów i przewodów zasilających urządzenia wykonawcze (styczniki, przekaźniki).
• Instalacje oświetleniowe – jako punkt łączeniowy dla przewodów fazowych, neutralnych i ochronnych w puszkach rozgałęźnych.
• Systemy sterowania i sygnalizacji – umożliwia łatwe doprowadzenie zasilania do modułów PLC, bramek, czujników i elementów wykonawczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całej rozdzielnicy. Złączkę zamocuj na szynie TH35 (DIN) – zatrzaśnij ją poprzez lekkie dociśnięcie. Dokręcaj śruby zacisków z momentem obrotowym zgodnym z dokumentacją techniczną producenta (zwykle 0,5–1,0 Nm). Przekrój przewodów dobierz do obciążenia – stosuj się do podanych przez producenta maksymalnych przekrojów. Po zamontowaniu sprawdź siłę zacisku lekkim pociągnięciem przewodu.

FAQ

• Czy złączkę można stosować do łączenia przewodów o różnych przekrojach? Tak, konstrukcja przelotowa umożliwia łączenie przewodów o różnych przekrojach, o ile każdy z nich mieści się w dopuszczalnym zakresie określonym w karcie katalogowej produktu.
• Jaki stopień ochrony ma złączka? Złączki szynowe montowane w rozdzielnicach mają zazwyczaj stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem, ale nie przed wilgocią. Dokładne dane IP dla konkretnego modelu należy sprawdzić w dokumentacji producenta.
• Czy wymagane jest specjalne narzędzie do montażu? Do dokręcania zacisków śrubowych potrzebny jest standardowy wkrętak krzyżakowy (PH) lub płaski – rozmiar zależy od średnicy śruby. Moment dokręcania należy stosować zgodnie z zaleceniami producenta, aby uniknąć uszkodzenia złączki.
