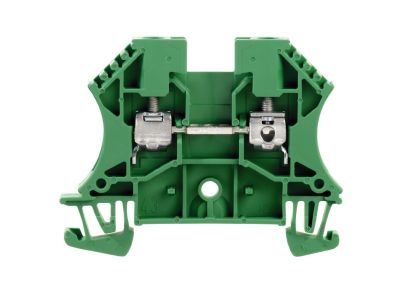

Złączka szynowa przelotowa, WDU 4 GN, śrubowa, zielona | 1020160000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 4 GN w kolorze zielonym to element łączeniowy przeznaczony do montażu na standardowej szynie TH35. Dzięki konstrukcji śrubowej umożliwia pewne i trwałe połączenie przewodów w instalacjach elektrycznych. Oznaczenie WDU 4 GN wskazuje na przystosowanie do przewodów o przekroju do 4 mm² (wartość wynikająca z oznaczenia, nie z dokumentacji – prosimy o weryfikację w karcie katalogowej).

• Zacisk śrubowy: Zapewnia solidny, mechaniczny docisk przewodu – gwarantuje niską rezystancję styku i odporność na drgania w warunkach eksploatacyjnych.
• Kolor zielony: Ułatwia identyfikację w rozdzielnicy – może być stosowany np. do oznaczania przewodów ochronnych (PE) lub sterujących zgodnie z przyjętym schematem kolorystycznym.
• Montaż na szynie TH35: Szybkie i pewne zatrzaśnięcie na szynie DIN 35 mm – gotowe rozwiązanie do rozdzielnic i szaf sterowniczych.
• Konstrukcja przelotowa: Umożliwia podłączenie przewodu z obu stron bez konieczności stosowania dodatkowych zworek – upraszcza okablowanie i oszczędza miejsce.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczona certyfikatem CE. Zastosowano standardowe wymiary montażowe zgodne z DIN, co gwarantuje kompatybilność z typowymi szynami i rozdzielnicami dostępnymi na rynku.

Zastosowanie

Złączka szynowa przelotowa WDU 4 GN znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i uporządkowane łączenie przewodów w instalacjach elektrycznych. Sprawdza się szczególnie w następujących scenariuszach:

• Łączenie przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozgałęźnych w szafach sterowniczych i układach automatyki budynkowej.
• Podłączanie przewodów zasilających do aparatury modułowej (wyłączniki, styczniki) – jako złączka przelotowa w obwodach pomocniczych.
• Prace remontowe i modernizacyjne, gdzie konieczne jest szybkie i bezpieczne łączenie przewodów na szynie DIN.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Złączkę należy zatrzasnąć na szynie TH35 (DIN 35 mm) w wyznaczonym miejscu. Dokręcaj śruby z momentem zgodnym z dokumentacją producenta (w przypadku braku danych – standardowo ok. 0,5–0,8 Nm). Przekrój przewodów dobierz do spodziewanego obciążenia prądowego – dla złączki WDU 4 GN zaleca się przewody o przekroju do 4 mm². Po montażu sprawdź siłę zacisku i poprawność połączenia.

FAQ

• Czy złączka jest przystosowana do przewodów linkowych i sztywnych? Tak, zacisk śrubowy WDU 4 GN umożliwia podłączenie zarówno przewodów sztywnych, jak i linkowych (z końcówkami tulejkowymi lub bez), jednak dla przewodów linkowych zaleca się stosowanie końcówek tulejkowych dla uzyskania lepszego docisku.
• Jaki stopień ochrony zapewnia złączka w rozdzielnicy? Stopień ochrony złączki jako elementu wewnątrz rozdzielnicy nie jest określany samodzielnie – cała instalacja powinna być zabudowana w obudowie o odpowiednim IP. Sama złączka nie posiada własnego stopnia ochrony.
• Czy można łączyć ze sobą kilka złączek tego samego typu? Tak, złączki można montować bezpośrednio obok siebie na szynie DIN, tworząc blok łączeniowy. Brak konieczności stosowania mostków – połączenie realizowane jest przez przewody.
