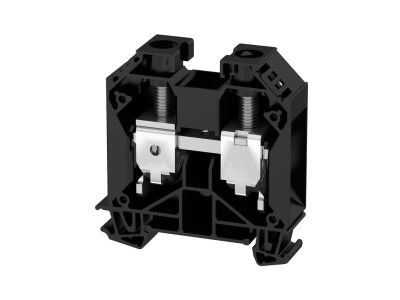

Złączka szynowa przelotowa, WDU 35 SW, śrubowa, czarna | 1020510000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa o symbolu 1020510000, model WDU 35 SW, wykonana w technologii śrubowej w kolorze czarnym. Przeznaczona do montażu na szynie DIN TH35, zapewnia pewne i trwałe połączenie przewodów w instalacjach elektrycznych. Dzięki przelotowej konstrukcji umożliwia łączenie przewodów bez konieczności przerywania szyny zbiorczej, co ułatwia rozbudowę i serwis rozdzielnic.

• Zacisk śrubowy: Gwarantuje solidny i powtarzalny docisk przewodu, minimalizując rezystancję przejścia i zapewniając długotrwałą niezawodność połączenia.
• Kolor czarny: Ułatwia identyfikację w systemach oznaczania przewodów (np. faza L1) oraz poprawia estetykę montażu w rozdzielnicy.
• Przelotowa konstrukcja: Umożliwia łączenie wielu przewodów w jednym punkcie bez tworzenia pętli, co oszczędza miejsce i upraszcza routing okablowania.
• Montaż na szynie DIN TH35: Standardowy system mocowania stosowany w rozdzielnicach modułowych – szybki i bez narzędzi.
• Kompatybilność z szerokim przekrojem przewodów: Zgodnie z oznaczeniem modelu (WDU 35) produkt projektowany jest do przewodów o przekroju do 35 mm², co pozwala na pracę w obwodach o znacznym obciążeniu prądowym.

Zgodność z Normami

Złączka spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Złączka szynowa przelotowa WDU 35 SW znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne łączenie przewodów w instalacjach elektrycznych niskiego napięcia. Sprawdza się zarówno w rozdzielnicach głównych, jak i w szafach sterowniczych automatyki.

• Łączenie przewodów zasilających w głównych rozdzielnicach budynków mieszkalnych i przemysłowych.
• Rozgałęzianie obwodów w szafach sterowniczych maszyn i urządzeń.
• Tworzenie punktów połączeniowych dla czujników i elementów wykonawczych w instalacjach automatyki budynkowej.
• Zastosowanie jako złączka przelotowa w systemach dystrybucji energii (np. przy łączeniu szyn zbiorczych).

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Złączkę montuje się na szynie DIN TH35 poprzez zatrzaśnięcie. Przewody podłącza się do zacisków śrubowych, stosując odpowiednie narzędzia – moment dokręcania należy dostosować do zaleceń producenta podanych w karcie katalogowej. Przekrój przewodów oraz ich typ muszą być dobrane do obciążenia prądowego i warunków środowiskowych zgodnie z obowiązującymi normami.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć? Zgodnie z oznaczeniem modelu WDU 35, złączka jest projektowana do przewodów o przekroju do 35 mm². Dokładną specyfikację (w tym prąd znamionowy) należy sprawdzić w karcie katalogowej producenta.
• Czy złączka nadaje się do montażu w rozdzielnicy w strefie IP20? Tak, standardowo aparatura modułowa montowana wewnątrz rozdzielnic pracuje w warunkach ochrony IP20. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy dodatkowo zabezpieczyć złączkę odpowiednią obudową.
• Czy zaciski są oznaczone kolorystycznie? Złączka jest wykonana w kolorze czarnym. Nie posiada fabrycznych oznaczeń kolorystycznych na zaciskach – informacja o przeznaczeniu przewodu (L, N, PE) powinna być naniesiona przez instalatora zgodnie z obowiązującymi przepisami.
