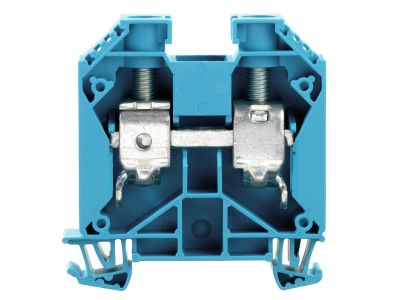

Złączka szynowa przelotowa, WDU 35 BL, śrubowa, niebieska | 1020580000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa Weidmuller WDU 35 BL o numerze katalogowym 1020580000 to fundament nowoczesnych systemów rozdziału energii w szafach sterowniczych i rozdzielnicach niskiego napięcia. Produkt charakteryzuje się niebieskim kolorem obudowy, co zgodnie ze standardami branżowymi ułatwia identyfikację torów neutralnych (N) w instalacji. Wykorzystanie sprawdzonego systemu złącza śrubowego z technologią kabłąka zaciskowego gwarantuje najwyższą siłę docisku oraz długotrwałą stabilność styku, co jest kluczowe przy przesyłaniu wysokich prądów.

• Wysoka obciążalność prądowa: Prąd znamionowy na poziomie 125 A pozwala na bezpieczną obsługę obwodów o dużym zapotrzebowaniu na moc.
• Napięcie znamionowe: Izolacja przystosowana do pracy pod napięciem do 1000 V DC/AC zapewnia szerokie spektrum zastosowań przemysłowych.
• Przekrój znamionowy: Możliwość podłączenia przewodów o przekroju do 35 mm² umożliwia efektywne zasilanie głównych sekcji rozdzielnicy.
• Materiał izolacyjny: Wykonana z tworzywa Wemid, które cechuje się wysoką odpornością na temperaturę oraz klasą palności V-0 według UL 94.

Zgodność z Normami

Złączka WDU 35 BL została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w wymagających środowiskach pracy. Produkt spełnia wymagania normy IEC 60947-7-1, dotyczącej aparatury niskonapięciowej i złączek do przewodów miedzianych. Dzięki certyfikacji ATEX, złączka może być stosowana w strefach zagrożonych wybuchem, co czyni ją uniwersalnym rozwiązaniem dla przemysłu chemicznego i petrochemicznego.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w projektach realizowanych przez prefabrykatorów rozdzielnic oraz działy utrzymania ruchu. Idealnie sprawdza się w:

• Głównych polach zasilających szaf sterowniczych.
• Systemach automatyki przemysłowej wymagających stabilnego połączenia torów neutralnych.
• Instalacjach fotowoltaicznych i energetyce odnawialnej, gdzie występują wysokie napięcia systemowe.
• Infrastrukturze budynkowej o dużym zagęszczeniu mocy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do zachowania parametrów technicznych złączki. Należy przestrzegać następujących wytycznych:

• Montaż na szynie: Złączka jest przeznaczona do montażu na standardowej szynie DIN TS 35. Mechanizm zatrzaskowy zapewnia pewne trzymanie na profilu.
• Moment dokręcania: Dla zapewnienia optymalnego styku elektrycznego i uniknięcia przegrzewania się złącza, śruby zaciskowe należy dokręcać z momentem zalecanym przez producenta (zazwyczaj w zakresie 4,0 - 5,0 Nm dla tego przekroju).
• Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapobiega rozwarstwianiu się żył i zwiększa powierzchnię styku.
• Izolacja: Należy zachować odpowiednią długość odizolowania przewodu, aby miedź w całości znalazła się wewnątrz kabłąka zaciskowego.

FAQ

1. Czy złączka WDU 35 BL wymaga stosowania płytek bocznych?
Tak, dla zachowania odpowiedniego stopnia ochrony i izolacji na końcach rzędu złączek należy zastosować dedykowaną płytkę zamykającą WAP.

2. Czy można łączyć ze sobą złączki o różnych kolorach?
Tak, seria WDU jest modułowa. Kolor niebieski (BL) służy do identyfikacji toru neutralnego, natomiast parametry mechaniczne są identyczne jak w wersji beżowej.

3. Jaki jest zakres temperatury pracy dla tego modelu?
Dzięki zastosowaniu materiału Wemid, złączka może pracować w szerokim zakresie temperatur, zachowując stabilność mechaniczną nawet przy ciągłym obciążeniu termicznym.
