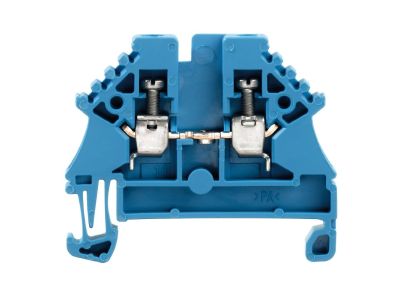

Złączka szynowa przelotowa, WDU 2.5N BL, śrubowa, niebieska | 1023780000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 2.5N BL (symbol 1023780000) to śrubowa listwa zaciskowa przeznaczona do łączenia przewodów o przekroju do 2.5 mm². Dzięki znamionowemu prądowi 24 A i napięciu 500 V zapewnia bezpieczne i trwałe połączenie w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Kompaktowa konstrukcja ułatwia montaż na szynie TH35 w rozdzielnicach i szafach sterowniczych.

• Przekrój przyłączeniowy 2.5 mm²: Umożliwia podłączenie przewodów jedno- i wielożyłowych (z tulejkami) o standardowym przekroju, co zwiększa uniwersalność zastosowania.
• Prąd znamionowy 24 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zapobiegając przegrzewaniu się połączeń.
• Napięcie znamionowe 500 V: Pozwala na stosowanie w instalacjach niskiego napięcia – zarówno w sieciach 230/400 V, jak i w aplikacjach przemysłowych o podwyższonym napięciu roboczym.
• Zaciski śrubowe: Zapewniają pewne i powtarzalne dokręcenie, co jest kluczowe dla niskiej rezystancji styków i długotrwałej niezawodności połączenia.
• Niebieska kolorystyka obudowy: Ułatwia identyfikację zacisku neutralnego (N) w instalacjach, co przyspiesza prace montażowe i serwisowe.

Zgodność z Normami

Złączka szynowa WDU 2.5N BL jest zgodna z wymaganiami norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja odpowiadają standardom branżowym dla złączek szynowych, co gwarantuje bezpieczeństwo i niezawodność w typowych warunkach eksploatacji.

Zastosowanie

Złączka przelotowa WDU 2.5N BL znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, pewne i uporządkowane łączenie przewodów w rozdzielnicach oraz szafach sterowniczych. Sprawdza się zarówno w instalacjach budynkowych, jak i w automatyce przemysłowej.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozgałęźnych w szafach sterowniczych maszyn i urządzeń.
• Podłączanie odbiorników (oświetlenie, gniazda, silniki) do wspólnej szyny N lub PE.
• Budowa przejść przewodów między sekcjami w szafach – ułatwia prowadzenie okablowania.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami elektrycznymi (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji i upewnij się, że obwód jest pozbawiony napięcia. Złączkę montuje się na szynie montażowej TH35 (DIN) przez zatrzaśnięcie. Przewody należy odizolować na długość odpowiednią dla zacisku śrubowego (zgodnie z dokumentacją producenta), a dla przewodów wielożyłowych zaleca się stosowanie tulejek kablowych. Moment dokręcania śrub należy stosować zgodnie z zaleceniami producenta (podanymi na opakowaniu lub w karcie katalogowej). Przekrój przewodów dobieraj do prądu obciążenia oraz warunków środowiskowych.

FAQ

• Czy złączka jest przystosowana do przewodów wielożyłowych? Tak, ale w przypadku przewodów wielożyłowych (szczególnie linki) zaleca się stosowanie tulejek kablowych, aby zapewnić pewny docisk i uniknąć uszkodzenia żył.
• Jaki jest maksymalny moment dokręcania śrub? Wartość momentu dokręcania (zwykle 0.5–0.8 Nm) jest podana w karcie katalogowej lub na opakowaniu. Należy jej bezwzględnie przestrzegać – zbyt słabe dokręcenie zwiększa rezystancję styków, zbyt mocne może uszkodzić zacisk.
• Czy złączka ma jakikolwiek stopień ochrony IP? Sama złączka nie posiada własnego stopnia ochrony – jej IP zależy od obudowy (rozdzielnicy/szafy), w której jest zamontowana. Standardowo w suchych pomieszczeniach przyjmuje się IP20 (ochrona przed palcami i przedmiotami stałymi), ale przy montażu w warunkach wilgotnych lub zapylonych należy zastosować szczelną obudowę o odpowiedniej klasie.
