Złączka szynowa przelotowa, WDU 2.5 GE, śrubowa, żólta | 1020020000 Weidmuller

Opis i Kluczowe Cechy

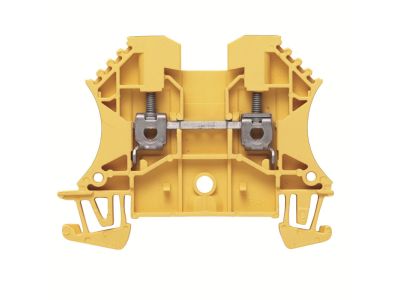

Złączka szynowa przelotowa (oznaczenie WDU 2.5 GE, numer katalogowy 1020020000) umożliwia bezpieczne i niezawodne łączenie przewodów w instalacjach elektrycznych. Wyposażona w zaciski śrubowe zapewnia stabilne połączenie przy prądzie znamionowym 24 A i napięciu 800 V, co pozwala na pracę w obwodach o podwyższonym napięciu bez ryzyka przegrzania. Przekrój 2,5 mm² jest optymalny dla typowych przewodów stosowanych w rozdzielnicach i szafach sterowniczych. Kolor żółty ułatwia identyfikację wizualną.

• Prąd znamionowy 24 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 800 V: Pozwala na stosowanie w instalacjach z podwyższonym napięciem roboczym, zwiększając uniwersalność zastosowań.
• Zaciski śrubowe: Zapewniają trwałe i odporne na wibracje połączenie przewodów, łatwe w montażu i demontażu.
• Przekrój 2,5 mm²: Kompatybilny z powszechnie stosowanymi przewodami miedzianymi w instalacjach niskiego napięcia.
• Kolor żółty: Ułatwia szybką identyfikację złączki w rozdzielnicy, co zwiększa czytelność instalacji.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa dla aparatury modułowej, co potwierdza jego niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Złączka szynowa przelotowa WDU 2.5 GE znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających bezpiecznego łączenia przewodów. Doskonale sprawdza się w rozdzielnicach, szafach sterowniczych oraz w automatyce budynkowej.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach, zapewniając niezawodne połączenia.
• Używana w szafach sterowniczych do łączenia obwodów sterowania i sygnalizacji.
• Stosowana w instalacjach automatyki budynkowej, np. przy łączeniu czujników i elementów wykonawczych.
• Idealna do tymczasowych połączeń testowych lub w prototypach układów elektrycznych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę montuje się na szynie TH35 (DIN) – należy ją nasunąć aż do zatrzaśnięcia. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia (maks. 2,5 mm²). Upewnij się, że izolacja przewodu jest zdejmowana na odpowiednią długość, a żyła jest w całości umieszczona w zacisku.

FAQ

• Jaki maksymalny przekrój przewodu mogę zastosować? Maksymalny przekrój przewodu dla tej złączki wynosi 2,5 mm². Stosowanie przewodów o większym przekroju może spowodować nieprawidłowe działanie zacisku.
• Czy złączka nadaje się do napięcia 400 V AC? Tak, napięcie znamionowe 800 V oznacza, że złączka może być bezpiecznie stosowana zarówno w instalacjach 230 V, jak i 400 V AC.
• Jaki jest stopień ochrony? Producent nie podaje stopnia ochrony IP. Złączka przeznaczona jest do montażu wewnątrz obudów rozdzielnic, gdzie typowa ochrona zapewniana jest przez obudowę (np. IP20 lub wyższa).
