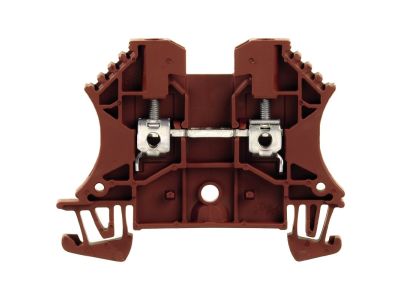

Złączka szynowa przelotowa, WDU 2.5 BR, śrubowa, brązowa | 1037710000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 2.5 BR (symbol 1037710000) to zacisk śrubowy przeznaczony do bezpiecznego i trwałego łączenia przewodów w instalacjach elektrycznych. Dzięki przekrojowi przyłączeniowemu 2,5 mm² oraz prądowi znamionowemu 24 A i napięciu 800 V zapewnia niezawodne prowadzenie obwodów o typowym obciążeniu w rozdzielnicach i szafach sterowniczych. Kompaktowa budowa ułatwia montaż na szynie TH35.

• Przekrój 2,5 mm² (sztywny/giętki): Umożliwia przyłączanie przewodów o typowym przekroju stosowanym w obwodach oświetleniowych, gniazd wtyczkowych i sterowania, bez ryzyka uszkodzenia żyły.
• Prąd znamionowy 24 A: Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zapewniając odpowiednią rezerwę mocy i minimalizując nagrzewanie styków.
• Napięcie znamionowe 800 V: Odpowiednie do zastosowań w instalacjach niskiego napięcia, także w obwodach trójfazowych i sterowniczych o podwyższonym napięciu.
• Zacisk śrubowy: Prosta i pewna technika łączenia przewodów, łatwa w obsłudze narzędziem ręcznym, zapewniająca trwały kontakt elektryczny.
• Kolor brązowy – identyfikacja fazy/przewodu: Ułatwia szybką orientację w rozdzielnicy i minimalizuje ryzyko pomyłek przy okablowaniu.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz dyrektyw Unii Europejskiej, co potwierdza oznaczenie CE. Zastosowane materiały i konstrukcja zapewniają bezpieczeństwo użytkowania w standardowych warunkach instalacyjnych.

Zastosowanie

Złączka WDU 2.5 BR znajduje zastosowanie wszędzie tam, gdzie potrzebne jest pewne i przejrzyste łączenie przewodów w szafach sterowniczych, rozdzielnicach budynkowych i przemysłowych.

• Łączenie przewodów zasilających i sterowniczych w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia w obwodach oświetlenia, gniazd wtyczkowych oraz urządzeń AGD w instalacjach domowych i biurowych.
• Tworzenie punktów odgałęźnych i łączenie przewodów w szafach sterowniczych maszyn i urządzeń.
• Uniwersalne łączenie przewodów w tablicach rozdzielczych, gdzie wymagana jest łatwa identyfikacja kolorystyczna.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Złączkę montuj na szynie TH35 (DIN) – zatrzaskuje się poprzez wciśnięcie. Dokręcaj śruby zgodnie z momentem podanym w dokumentacji producenta (zalecany klucz dynamometryczny). Przekrój przewodu dobieraj do prądu znamionowego 24 A oraz warunków środowiskowych. Nie przekraczaj dopuszczalnych wartości prądu i napięcia.

FAQ

• Czy złączka ma podświetlenie? Nie, produkt nie posiada podświetlenia LED ani innej sygnalizacji. Jest to bierny element łączeniowy.
• Jaki jest stopień ochrony IP? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic i szaf sterowniczych – standardowo w takich aplikacjach zapewnia ochronę IP20 (brak pyłoszczelności, ochrona przed dotknięciem palcem). Dokładny stopień ochrony zależy od obudowy, w której jest zainstalowana.
• Jaki maksymalny przekrój przewodu można podłączyć? Maksymalny przekrój dla przewodu sztywnego wynosi 2,5 mm², a dla giętkiego także 2,5 mm² (przy użyciu tulejek). Nie należy przekraczać tych wartości.
