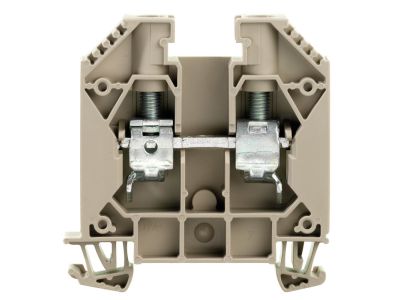

Złączka szynowa przelotowa, WDU 16, śrubowa, ciemnobeżowa | 1020400000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 16 (numer katalogowy 1020400000) to fundament niezawodnych systemów rozdziału energii w szafach sterowniczych i rozdzielnicach. Wyprodukowana przez renomowaną firmę Weidmuller, charakteryzuje się sprawdzonym systemem połączeń śrubowych, który gwarantuje trwały i pewny styk elektryczny nawet w trudnych warunkach przemysłowych. Przekrój znamionowy wynoszący 16 mm² pozwala na bezpieczne i stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 76 A. Dzięki wysokiemu napięciu znamionowemu 1000 V, złączka ta znajduje zastosowanie w zaawansowanych instalacjach elektroenergetycznych.

• Technologia śrubowa: System kabłąka zaciskowego zapewnia wysoką siłę docisku i odporność na poluzowanie pod wpływem drgań.
• Wysoka wydajność: Prąd znamionowy 76 A umożliwia zasilanie odbiorników o dużej mocy.
• Trwałość materiałowa: Obudowa wykonana z tworzywa Wemid w kolorze ciemnobeżowym cechuje się wysoką odpornością termiczną i klasą palności V-0 według UL 94.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na efektywne zagospodarowanie miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach inżynieryjnych. Złączka spełnia wymagania normy IEC 60947-7-1, co definiuje ją jako bezpieczny element niskonapięciowej aparatury rozdzielczej i sterowniczej. Posiada certyfikację dopuszczającą do użytku w strefach zagrożonych wybuchem (Ex), co rozszerza jej spektrum zastosowań o przemysł chemiczny i petrochemiczny.

Zastosowanie

Złączka WDU 16 jest dedykowana do szerokiego spektrum zastosowań w branży elektro-technicznej. Idealnie sprawdza się w:

• Rozdzielnicach głównych: Jako element mostkujący i rozdzielający zasilanie o dużym natężeniu.
• Automatyce przemysłowej: Do łączenia przewodów zasilających silniki oraz falowniki.
• Infrastrukturze budynkowej: W pionach zasilających i tablicach rozdzielczych obiektów komercyjnych.
• Energetyce odnawialnej: W systemach fotowoltaicznych i wiatrowych wymagających wysokiego napięcia izolacji.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złącza. Złączka WDU 16 jest przeznaczona do montażu na standardowej szynie DIN TS 35. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu obrotowego (zgodnie z dokumentacją techniczną producenta), aby zapewnić optymalny styk bez uszkodzenia gwintu.
• Przygotowanie przewodu: Długość odizolowania przewodu powinna być dostosowana do głębokości zacisku, aby uniknąć odsłonięcia części czynnych.
• Akcesoria: Dla zachowania stopnia ochrony i estetyki instalacji, rzędy złączek należy zakończyć odpowiednią płytką skrajną (WAP).

FAQ

1. Jaki jest maksymalny przekrój przewodu, który można podłączyć do WDU 16?
Złączka jest dedykowana do przewodów o przekroju znamionowym 16 mm², jednak konstrukcja zacisku często pozwala na montaż przewodów giętkich z tulejkami lub drutów w zakresie określonym przez producenta w karcie katalogowej.

2. Czy złączka WDU 16 wymaga specjalnych narzędzi?
Do montażu przewodów wystarczy standardowy wkrętak płaski o odpowiedniej szerokości grota, co czyni ją rozwiązaniem uniwersalnym i łatwym w serwisowaniu.

3. Czy można ją stosować w instalacjach prądu stałego (DC)?
Tak, parametry napięciowe (1000 V) i prądowe (76 A) pozwalają na bezpieczne stosowanie złączki w obwodach DC, na przykład w instalacjach solarnych.
