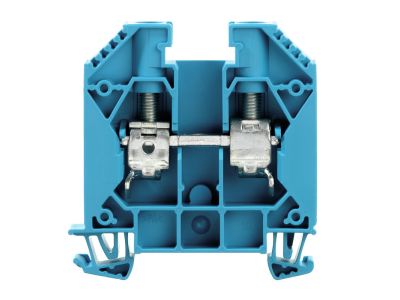

Złączka szynowa przelotowa, WDU 16 BL, śrubowa, niebieska | 1020480000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 16 BL marki Weidmuller to fundament niezawodnych systemów rozdziału energii w szafach sterowniczych i rozdzielnicach niskiego napięcia. Produkt charakteryzuje się niebieskim kolorem obudowy, co zgodnie ze standardami branżowymi ułatwia szybką identyfikację torów neutralnych (N). Wykorzystanie sprawdzonego systemu złącza śrubowego z kabłąkiem zaciskowym gwarantuje najwyższą siłę docisku oraz odporność na poluzowanie pod wpływem drgań, co jest kluczowe w instalacjach przemysłowych.

• Wysoka obciążalność prądowa: Prąd znamionowy wynoszący 76 A pozwala na bezpieczną pracę w obwodach o dużym obciążeniu.
• Wytrzymałość napięciowa: Napięcie znamionowe 1000 V umożliwia stosowanie złączki w zaawansowanych systemach energetycznych i fotowoltaicznych.
• Przekrój znamionowy: Możliwość podłączenia przewodów o przekroju do 16 mm² zapewnia optymalne przewodzenie i minimalizację strat energii.
• Materiał izolacyjny: Wykonanie z tworzywa Wemid zapewnia wysoką odporność na temperaturę oraz klasę palności V-0 według UL 94.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Złączka spełnia wymagania normy IEC 60947-7-1, co definiuje jej parametry elektryczne i mechaniczne dla rzędowych listew zaciskowych. Posiada również certyfikację dopuszczającą do pracy w strefach zagrożonych wybuchem (ATEX), co rozszerza jej spektrum zastosowań o przemysł chemiczny i petrochemiczny.

Zastosowanie

Złączka WDU 16 BL znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i przejrzystość instalacji. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i obiektowych w budownictwie komercyjnym.
• Systemów automatyki przemysłowej do łączenia obwodów zasilających.
• Instalacji fotowoltaicznych jako element systemów DC i AC.
• Szaf sterowniczych maszyn, gdzie występują duże prądy robocze.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS 35 (szyna DIN). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z momentem zalecanym przez producenta (zazwyczaj 2,0-4,0 Nm dla tego przekroju), co zapobiega przegrzewaniu się styku.
• Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zapewnić maksymalną powierzchnię styku.
• Akcesoria: Dla zachowania pełnego bezpieczeństwa i estetyki, rzęd złączek należy zakończyć odpowiednią płytką skrajną (WAP) oraz zamocować trzymaczami końcowymi (WEW).

FAQ

Czy złączka WDU 16 BL może być stosowana z przewodami aluminiowymi?
Złączka jest dedykowana do przewodów miedzianych. W przypadku stosowania aluminium należy użyć odpowiednich past stykowych i upewnić się, że parametry techniczne są zachowane.

Jaki jest zakres temperatury pracy dla tego modelu?
Dzięki zastosowaniu materiału Wemid, złączka może pracować w szerokim zakresie temperatur, zazwyczaj od -60°C do +130°C w sposób ciągły.

Czy do złączki można dokupić mostki poprzeczne?
Tak, system W-Series od Weidmuller oferuje dedykowane mostki wtykowe (WQV), które pozwalają na szybkie i bezpieczne łączenie potencjałów między sąsiednimi złączkami.
