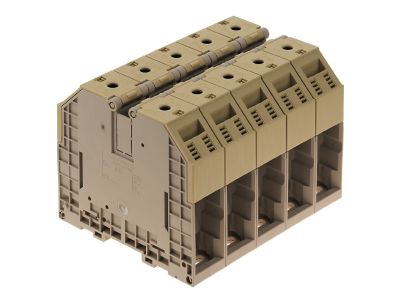

Złączka szynowa przelotowa WDU 120/150/5 | 1026600000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 120/150/5 (symbol katalogowy 1026600000) to element instalacyjny przeznaczony do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Dzięki konstrukcji umożliwiającej montaż na szynie DIN TH35 złączka zapewnia szybkie i powtarzalne połączenia w standardowych systemach rozdzielczych. Jej oznaczenie WDU 120/150/5 identyfikuje typ i parametry zgodnie z dokumentacją producenta.

• Montaż na szynie DIN TH35: Kompatybilność z powszechnie stosowaną szyną w rozdzielnicach ułatwia instalację i pozwala na elastyczne rozmieszczenie w szafie.
• Konstrukcja przelotowa: Umożliwia bezpośrednie połączenie dwóch lub więcej przewodów w jednym punkcie, redukując liczbę złączek w obwodzie.
• Symbol katalogowy 1026600000: Jednoznaczna identyfikacja produktu w systemie zamówień i dokumentacji technicznej.
• Izolacja elektryczna: Materiał izolacyjny zapewnia bezpieczną separację między przewodami oraz ochronę przed przypadkowym dotykiem.
• Uniwersalność zastosowania: Odpowiednia do łączenia przewodów miedzianych i aluminiowych w instalacjach niskiego napięcia (szczegółowe dane dotyczące przekroju i prądu znamionowego – patrz karta katalogowa producenta).

Zgodność z Normami

Złączka spełnia zasadnicze wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Dokładne numery norm (np. IEC/EN 60998) są dostępne w oficjalnej dokumentacji producenta – przed montażem należy zapoznać się z deklaracją zgodności.

Zastosowanie

Złączka szynowa przelotowa WDU 120/150/5 znajduje zastosowanie w miejscach, gdzie wymagane jest trwałe i bezpieczne połączenie przewodów w układach rozdzielczych i sterowniczych.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie punktów odgałęźnych w szafach automatyki przemysłowej.
• Montaż w systemach sterowania oświetleniem, ogrzewaniem i klimatyzacją.
• Instalacje w obwodach pomocniczych, np. sygnalizacyjnych i pomiarowych w rozdzielnicach.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) po bezwzględnym odłączeniu napięcia w obwodzie. Złączkę należy zamocować na szynie DIN TH35 poprzez zatrzaśnięcie mechanizmu sprężynowego. Przewody należy przygotować zgodnie z instrukcją producenta (odizolowanie, ewentualne zastosowanie tulejek końcowych) i dokręcić śruby momentem podanym w dokumentacji. Przekrój przewodu oraz maksymalny prąd obciążenia należy dobrać zgodnie z kartą katalogową złączki. Zaleca się stosowanie narzędzi z ogranicznikiem momentu obrotowego.

FAQ

• Czy złączka pasuje na standardową szynę DIN TH35? Tak, złączka WDU 120/150/5 wyposażona jest w zatrzask umożliwiający montaż na szynie DIN o szerokości 35 mm (typ TH35).
• Jakie przewody można łączyć za pomocą tej złączki? Produkt przeznaczony jest do przewodów miedzianych. Szczegółowe zakresy przekrojów oraz dopuszczalne typy żył (jednożyłowe, wielożyłowe) są podane w dokumentacji producenta – przed montażem należy sprawdzić kartę katalogową.
• Czy złączka wymaga okresowej konserwacji? W normalnych warunkach pracy (temperatura otoczenia do +40°C, sucha atmosfera) złączka nie wymaga konserwacji. Przy wysokich obciążeniach prądowych lub wilgotnym środowisku należy okresowo sprawdzać dokręcenie śrub i stan izolacji.
