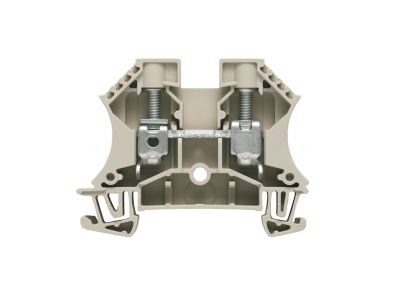

Złączka szynowa przelotowa, WDU 10, śrubowa, ciemnobeżowa | 1020300000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 10 o numerze katalogowym 1020300000 to fundament niezawodnych systemów rozdziału energii elektrycznej, zaprojektowany przez renomowanego producenta Weidmuller. Produkt ten charakteryzuje się sprawdzonym systemem złącza śrubowego, który zapewnia trwały i odporny na wstrząsy styk elektryczny. Przekrój znamionowy wynoszący 10 mm² pozwala na bezpieczne i stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 57 A. Dzięki zastosowaniu wysokiej jakości materiału izolacyjnego Wemid, złączka może pracować w szerokim zakresie temperatur, zachowując przy tym najwyższą klasę palności V-0 według normy UL 94.

• Wysoka wydajność prądowa: Prąd znamionowy 57 A umożliwia obsługę obciążeń w wymagających aplikacjach przemysłowych.
• Bezpieczeństwo napięciowe: Napięcie znamionowe 1000 V pozwala na stosowanie złączki w zaawansowanych systemach energetycznych i fotowoltaicznych.
• Trwałość połączenia: System śrubowy z kabłąkiem zaciskowym gwarantuje stałą siłę docisku i minimalną rezystancję przejścia.
• Ergonomia: Ciemnobeżowy kolor ułatwia identyfikację standardowych obwodów w szafach sterowniczych.

Zgodność z Normami

Złączka WDU 10 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej przydatność w profesjonalnych instalacjach elektroenergetycznych. Produkt spełnia wymagania normy IEC 60947-7-1, co definiuje go jako niezawodny element aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada również certyfikaty dopuszczające do użytku w strefach zagrożonych wybuchem (Ex), co rozszerza spektrum jej zastosowań o przemysł chemiczny i wydobywczy.

Zastosowanie

Model WDU 10 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączeń przy znacznych obciążeniach prądowych. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i obiektowych w budownictwie przemysłowym.
• Systemów automatyki procesowej, gdzie wymagane jest łączenie przewodów o większych przekrojach.
• Instalacji fotowoltaicznych i systemów magazynowania energii.
• Szaf sterowniczych maszyn i urządzeń pracujących w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż złączki WDU 10 odbywa się na standardowej szynie montażowej TS 35 (szyna DIN). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Moment dokręcania: Śruby zaciskowe należy dokręcać z momentem zalecanym przez producenta (typowo 1,2 - 1,9 Nm), co zapobiega uszkodzeniu gwintu przy jednoczesnym zapewnieniu pewnego styku.
• Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co eliminuje ryzyko pękania pojedynczych drucików miedzianych.
• Zakończenie rzędu: Na końcu szeregu złączek należy zamontować odpowiednią płytkę trzymającą (blokadę końcową) oraz płytkę zamykającą WAP, aby zapewnić odpowiedni stopień ochrony i stabilność mechaniczną zestawu.

FAQ

1. Jaki jest maksymalny przekrój przewodu, który można podłączyć do WDU 10?
Złączka jest dedykowana do przewodów o przekroju znamionowym 10 mm², jednak konstrukcja zacisku pozwala na podłączenie przewodów sztywnych (drut) oraz elastycznych (linka) w zakresie od 1,5 mm² do 16 mm².

2. Czy złączka WDU 10 wymaga specjalnych narzędzi do montażu?
Do montażu i dokręcania zacisków śrubowych wystarczy standardowy wkrętak płaski o odpowiedniej szerokości grota, dopasowany do rozmiaru śruby M4.

3. Czy produkt jest odporny na trudne warunki atmosferyczne?
Materiał Wemid, z którego wykonano obudowę, charakteryzuje się doskonałą odpornością na starzenie oraz wysoką temperaturę pracy ciągłej, co czyni złączkę idealną do pracy w wymagających warunkach przemysłowych.
