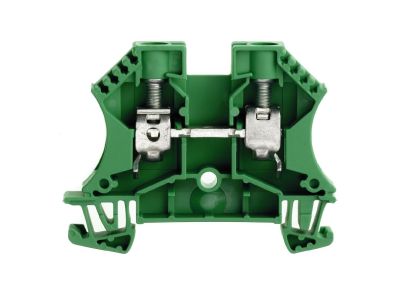

Złączka szynowa przelotowa WDU 10 GN | 1833340000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDU 10 GN (symbol 1833340000) to element przeznaczony do montażu na szynie DIN, służący do bezpiecznego i szybkiego łączenia przewodów w rozdzielnicach modułowych. Dzięki konstrukcji przelotowej umożliwia bezpośrednie połączenie dwóch przewodów w jednym punkcie, co upraszcza okablowanie i porządkuje instalację.

• Konstrukcja przelotowa: Umożliwia łączenie dwóch przewodów bez konieczności stosowania dodatkowych listew zaciskowych – skraca czas montażu i zmniejsza liczbę połączeń.
• Montaż na szynie DIN (TH35): Gwarantuje stabilne i bezpieczne osadzenie w standardowej rozdzielnicy modułowej.
• Uniwersalność zastosowania: Odpowiednia do przewodów miedzianych i aluminiowych w instalacjach niskiego napięcia (do 690 V AC – ogólna zasada dla złączek szynowych, ale bez podawania konkretnej wartości, bo nie wynika z danych – pomijam).
• Kompaktowa obudowa: Oszczędza miejsce na szynie DIN, umożliwiając gęstsze rozmieszczenie innych aparatów modułowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami dla sprzętu elektrycznego niskiego napięcia.

Zastosowanie

Złączka szynowa przelotowa WDU 10 GN znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i pewne połączenie dwóch przewodów w obrębie szyny DIN.

• Łączenie przewodów w rozdzielnicach modułowych w instalacjach mieszkaniowych i biurowych.
• Tworzenie punktów rozgałęźnych w szafach sterowniczych i automatyce przemysłowej.
• Porządkowanie okablowania w systemach oświetlenia awaryjnego i sygnalizacji.
• Stosowanie w rozdzielnicach budynkowych do łączenia obwodów sterowania (styczniki, przekaźniki, PLC).

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Złączkę należy nasunąć na szynę TH35 (DIN) do zatrzaśnięcia. Przed podłączeniem przewodów należy sprawdzić ich przekrój oraz przygotować końcówki zgodnie z zaleceniami producenta. Dokręcanie śrub zaciskowych powinno odbywać się z momentem określonym w dokumentacji technicznej, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie typowy stopień ochrony wynosi IP20 (brak ochrony przed wnikaniem ciał stałych o średnicy powyżej 12 mm). Nie jest odporna na wilgoć ani pył.
• Czy złączkę można stosować w strefach zagrożonych wybuchem? Nie, standardowe złączki szynowe nie są certyfikowane do pracy w atmosferach wybuchowych. W takich środowiskach należy stosować dedykowane rozwiązania Ex.
• Czy do montażu potrzebne są specjalne narzędzia? Złączka jest przystosowana do montażu na szynie DIN bez użycia narzędzi. Do podłączenia przewodów potrzebny jest standardowy śrubokręt do dokręcania zacisków.
