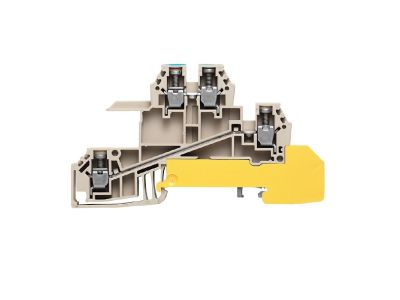

Złączka szynowa przelotowa, WDL 2.5/S/N/L/PE, śrubowa, ciemnobeżowa/niebieska/żółto-zielona | 1030700000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDL 2.5/S/N/L/PE (nr katalogowy 1030700000) to element serii W, przeznaczony do dystrybucji przewodów o maksymalnym przekroju 2,5 mm². Wykonana w technologii śrubowej, zapewnia pewne i trwałe połączenie. Dostępna w trzech wariantach kolorystycznych: ciemnobeżowym (N – przewód neutralny), niebieskim (L – faza) oraz żółto-zielonym (PE – ochronny), co ułatwia czytelną identyfikację funkcji w instalacji. Kompaktowa konstrukcja umożliwia montaż na szynie DIN w rozdzielnicach i szafach sterowniczych.

• Przekrój przewodu 2,5 mm²: umożliwia podłączenie przewodów o typowym przekroju stosowanym w obwodach oświetleniowych, gniazd wtyczkowych i sterowania – zapewnia kompatybilność z większością instalacji niskiego napięcia.
• Złącze śrubowe: gwarantuje wysoki docisk i niską rezystancję przejścia, co minimalizuje ryzyko iskrzenia i przegrzania w miejscu połączenia.
• Warianty kolorystyczne (N, L, PE): umożliwiają jednoznaczne oznaczenie przewodów zgodnie z międzynarodowymi konwencjami – zwiększa bezpieczeństwo i ułatwia serwisowanie.
• Konstrukcja przelotowa: pozwala na łączenie przewodów w linii (bez rozgałęziania) – oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.
• Montaż na szynie DIN (TH35): szybkie i pewne zatrzaśnięcie na standardowej szynie – redukuje czas instalacji w porównaniu z tradycyjnymi listwami przykręcanymi.

Zgodność z Normami

Złączka spełnia wymagania odpowiednich europejskich norm dla osprzętu łączeniowego w instalacjach niskiego napięcia. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Montaż i użytkowanie zgodne z zaleceniami producenta gwarantują bezpieczną eksploatację.

Zastosowanie

Złączka szynowa przelotowa WDL 2.5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów w rozdzielnicach, szafach sterowniczych i puszkach przyłączeniowych.

• Rozdział przewodów neutralnych (N), fazowych (L) i ochronnych (PE) w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów w obwodach oświetlenia i gniazd wtyczkowych w budynkach mieszkalnych i komercyjnych.
• Tworzenie punktów przyłączeniowych dla styczników, przekaźników i innych urządzeń modułowych w szafach sterowniczych.
• Wykorzystanie w centralach alarmowych, systemach HVAC oraz automatyce budynkowej do bezpiecznego łączenia sygnałów i zasilania.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji.

• Zamontuj złączkę na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie – sprawdź prawidłowe osadzenie.
• Przygotuj przewody: zdejmij izolację na długość odpowiednią dla śruby (zwykle 8–10 mm), nie uszkadzaj żyły.
• Włóż przewód do otworu zaciskowego i dokręć śrubę momentem podanym w dokumentacji produktu (zwykle 0,4–0,6 Nm dla przekroju 2,5 mm²).
• Dobierz przekrój przewodu do prądu obciążenia – złączka przeznaczona jest dla przewodów o maksymalnym przekroju 2,5 mm².
• Po zakończeniu montażu sprawdź wzrokowo i siłowo połączenie – przewód nie może się wysunąć.

FAQ

• Czy złączka jest przystosowana do przewodów linkowych? Tak, złącze śrubowe pozwala na podłączenie zarówno przewodów sztywnych (drut), jak i linkowych. W przypadku linek zaleca się użycie tulejek (końcówek) dla zapewnienia lepszego kontaktu.
• Jaki stopień ochrony zapewnia złączka? W karcie katalogowej nie podano konkretnej wartości IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy osiąga min. IP20 – złączka nie jest przeznaczona do pracy w warunkach wilgoci i zabrudzeń bez dodatkowej obudowy.
• Czy wariant kolorystyczny ma znaczenie elektryczne? Tak. Kolorystyka jest zgodna z powszechnie stosowanym oznaczeniem: ciemnobeżowy (dawny szary) – przewód neutralny (N), niebieski – faza (L), żółto-zielony – przewód ochronny (PE). Użycie odpowiedniego wariantu ułatwia identyfikację i zwiększa bezpieczeństwo obsługi.
