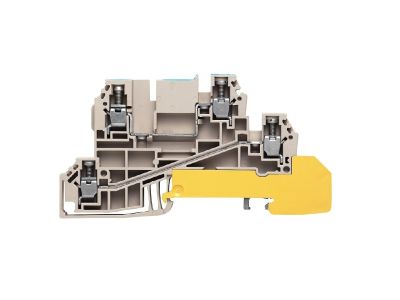

Złączka szynowa przelotowa, WDL 2.5/N/L/PE, ciemnobeżowa/niebieska/żółto-zielona | 1029900000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa z serii W, oznaczona symbolem 1029900000, model WDL 2.5/N/L/PE. Przeznaczona do montażu na szynie TH35, wyposażona w złącze śrubowe o przekroju znamionowym 2,5 mm². Trzy warianty kolorystyczne (ciemnobeżowy, niebieski, żółto-zielony) umożliwiają jednoznaczne oznaczenie przewodów fazowych, neutralnych i ochronnych.

• Przekrój znamionowy 2,5 mm²: Pozwala na bezpieczne łączenie przewodów o tym przekroju, stosowane w obwodach sterowania i zasilania – zmniejsza ryzyko przegrzania na stykach.
• Złącze śrubowe: Zapewnia pewne i trwałe połączenie mechaniczne oraz elektryczne, a jednocześnie ułatwia szybki montaż i demontaż przewodów.
• Kodowanie kolorystyczne (ciemnobeżowy, niebieski, żółto-zielony): Umożliwia intuicyjną identyfikację funkcji (L, N, PE) bez konieczności dodatkowego oznakowania, co skraca czas instalacji i redukuje ryzyko pomyłek.
• Seria W: Sprawdzone rozwiązanie w dystrybucji energii, stosowane w rozdzielnicach przemysłowych i mieszkaniowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Zaprojektowany zgodnie z wytycznymi DIN dla aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Złączka przeznaczona do dystrybucji przewodów w rozdzielnicach i szafach sterowniczych. Sprawdzi się w instalacjach wymagających elastycznego łączenia faz, neutralnego i ochronnego.

• Dystrybucja przewodów fazowych, neutralnych i ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie odbiorników w obwodach sterowania (np. styczniki, przekaźniki, zasilacze).
• Wykorzystanie w automatyce budynkowej i przemysłowej – rozgałęzianie obwodów sygnałowych i zasilających.
• Montaż w puszkach rozgałęźnych i szafach elektrycznych jako element zaciskowy do przewodów 2,5 mm².

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Złączkę należy montować na szynie TH35 (DIN) w pozycji zapewniającej swobodny dostęp do zacisków. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przewody odizolować na długość zgodną z dokumentacją producenta, a śruby dokręcić zalecanym momentem obrotowym. Przekrój przewodów musi być dobrany do prądu obciążenia zgodnie z obowiązującymi normami (np. PN-IEC).

FAQ

• Jaki jest stopień ochrony IP złączki? Producent nie podał konkretnej wartości IP. Złączka przeznaczona jest do montażu wewnątrz rozdzielnicy, gdzie typowa ochrona przed dotykiem to IP20 – pod warunkiem zastosowania w szczelnej obudowie.
• Czy złączka posiada podświetlenie LED? Nie, model WDL 2.5/N/L/PE jest pasywnym złączem śrubowym, nie zawiera elementów podświetlających ani sygnalizacyjnych.
• Jaki maksymalny prąd można przepuścić przez złączkę? Dopuszczalny prąd obciążenia zależy od warunków instalacji (temperatura, sposób ułożenia, obciążenie sąsiednich zacisków). Złączka została zaprojektowana do przewodów o przekroju 2,5 mm². Maksymalny prąd ciągły należy określić na podstawie norm dla danego typu przewodu i sposobu montażu (np. PN-IEC 60364-5-523).
