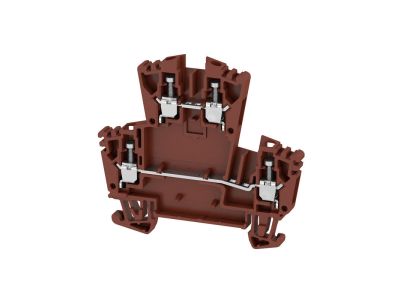

Złączka szynowa przelotowa WDK 2.5 ZQV BR | 1067950000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa oznaczona symbolem 1067950000 (WDK 2.5 ZQV BR) to element służący do bezpiecznego i trwałego łączenia przewodów w rozdzielnicach elektrycznych. Dzięki przekrojowi 2,5 mm² umożliwia podłączenie przewodów o odpowiedniej średnicy, co przekłada się na stabilne połączenie elektryczne bez ryzyka nadmiernych spadków napięcia. Kompaktowa konstrukcja przystosowana jest do montażu na szynie TH35.

• Przekrój 2,5 mm²: optymalny do przewodów o typowych przekrojach w instalacjach odbiorczych, zapewniający niską rezystancję połączenia i długotrwałą niezawodność.
• Konstrukcja przelotowa: umożliwia bezpośrednie połączenie dwóch końcówek przewodów, eliminując konieczność stosowania dodatkowych listew zaciskowych.
• Montaż na szynie TH35: szybkie i pewne mocowanie na standardowej szynie DIN, co ułatwia instalację w rozdzielnicach i szafach sterowniczych.
• Kolor brązowy (BR): ułatwia identyfikację wizualną oraz spójność z innymi elementami aparatury modułowej.
• Symbol 1067950000: jednoznaczna identyfikacja produktu, ułatwiająca zamówienia oraz późniejszą serwisowaną wymianę.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa obowiązujących dla złączek szynowych i posiada oznaczenie CE. Zastosowane materiały gwarantują odpowiednią izolację oraz odporność na obciążenia termiczne i mechaniczne podczas normalnej eksploatacji.

Zastosowanie

Złączka szynowa przeznaczona jest do wykonywania połączeń przewodów w instalacjach elektrycznych, szczególnie w rozdzielnicach budynkowych i przemysłowych. Sprawdza się w miejscach wymagających trwałego, bezpiecznego i łatwego w utrzymaniu połączenia.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów odgałęźnych w szafach sterowniczych maszyn i urządzeń.
• Montaż w puszkach instalacyjnych oraz listwach zasilających systemów automatyki.
• Wykorzystanie w obwodach oświetleniowych, gniazd wtyczkowych oraz innych obwodach odbiorczych.

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji i zabezpieczyć obwód przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy przygotować zgodnie z zaleceniami producenta – zdjąć izolację na odpowiednią długość, a w przypadku przewodów wielodrutowych zastosować tulejki zaciskowe. Dokręcanie śrub zaciskowych wykonać z momentem podanym w dokumentacji technicznej, nie przekraczając wartości maksymalnych.

FAQ

• Jaki jest przekrój przewodów przeznaczony dla tej złączki? Złączka przystosowana jest do przewodów o przekroju 2,5 mm² (dotyczy zarówno przewodów jedno-, jak i wielożyłowych). Przed montażem należy sprawdzić zgodność średnicy z zaciskiem.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, konstrukcja wyposażona jest w zatrzask umożliwiający szybki montaż na standardowej szynie TH35 (szyna DIN 35 mm).
• Jaki jest kolor produktu? Kolor złączki to brązowy (oznaczenie BR w nazwie). Ułatwia to identyfikację wizualną w rozdzielnicy.
