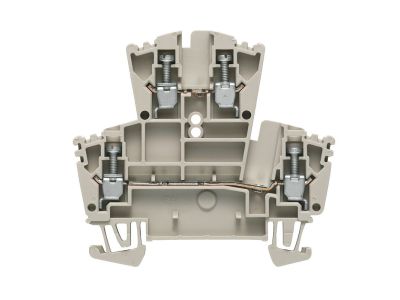

Złączka szynowa przelotowa, WDK 2.5 śrubowa, ciemnobeżowa | 1021500000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa WDK 2.5 od renomowanego producenta Weidmuller to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów rozdziału energii i sterowania. Produkt charakteryzuje się dwupoziomową konstrukcją, co pozwala na podwojenie gęstości upakowania przewodów na standardowej szynie montażowej TS 35 bez konieczności zwiększania szerokości modułu. Zastosowane złącze śrubowe gwarantuje najwyższą niezawodność mechaniczną oraz trwałość połączenia elektrycznego, eliminując ryzyko poluzowania się przewodów pod wpływem drgań.

• Przekrój znamionowy: Przekrój wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii przy zachowaniu optymalnych parametrów cieplnych.
• Parametry elektryczne: Napięcie znamionowe 400 V oraz prąd znamionowy 24 A umożliwiają szerokie zastosowanie w obwodach sterowniczych i zasilających.
• Materiał izolacyjny: Wykonana z wysokiej jakości tworzywa w kolorze ciemnobeżowym, zapewniającego doskonałe właściwości dielektryczne.
• Kompaktowa budowa: Dwa poziomy zacisków w jednej obudowie to oszczędność miejsca w szafie rozdzielczej nawet o 50%.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu elektroinstalacyjnego. Złączka spełnia wymagania normy IEC 60947-7-1, co potwierdza jej przydatność do pracy w trudnych warunkach przemysłowych. Dzięki zastosowaniu materiałów o wysokiej klasie palności, komponent ten zapewnia bezpieczeństwo pożarowe wewnątrz rozdzielnic, co jest kluczowe dla zachowania ciągłości pracy systemów automatyki.

Zastosowanie

Złączka WDK 2.5 znajduje szerokie zastosowanie w nowoczesnym budownictwie przemysłowym oraz komercyjnym. Jest idealnym wyborem dla prefabrykatorów szaf sterowniczych, gdzie ograniczona przestrzeń wymaga stosowania rozwiązań wielopoziomowych. Doskonale sprawdza się w systemach automatyki budynkowej, liniach produkcyjnych oraz w rozdzielnicach niskiego napięcia, gdzie wymagane jest przejrzyste i uporządkowane prowadzenie dużej liczby sygnałów sterujących lub zasilających.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie DIN (TS 35). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, co zwiększa powierzchnię styku i zapobiega przecinaniu drucików przez śrubę.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śruby zaciskowej, aby zapewnić trwały styk elektryczny bez ryzyka uszkodzenia gwintu.
• Organizacja: Dzięki dwóm poziomom, zaleca się logiczne grupowanie obwodów (np. poziom dolny dla potencjałów neutralnych, górny dla fazowych), co ułatwia późniejszą diagnostykę i serwisowanie instalacji.

FAQ

Czy złączka WDK 2.5 wymaga stosowania płytek bocznych?
Tak, dla zapewnienia pełnej izolacji i ochrony przed dotykiem bezpośrednim na końcach rzędu złączek należy zamontować dedykowaną płytkę końcową.

Jaki jest główny atut konstrukcji dwupoziomowej?
Główną korzyścią jest oszczędność miejsca na szynie montażowej. W tej samej szerokości modułu co standardowa złączka jednopoziomowa, użytkownik otrzymuje dwa niezależne tory prądowe.

Czy złącze śrubowe jest odporne na wstrząsy?
System śrubowy Weidmuller został zaprojektowany tak, aby minimalizować ryzyko samoczynnego odkręcenia, jednak w środowiskach o ekstremalnych wibracjach zaleca się regularne przeglądy okresowe lub stosowanie złączek sprężynowych.
