Złączka szynowa przelotowa WDK 2.5 LD RT 24VDC +- | 1023600000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

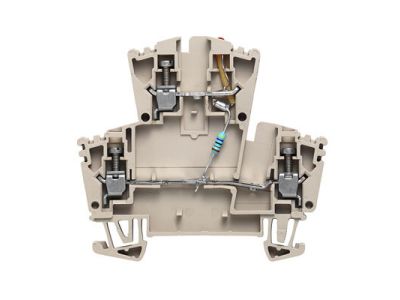

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1289487

EAN

4008190060855

Kod Producenta

1023600000

Złączka szynowa przelotowa WDK 2.5 LD RT 24VDC +-

Informacja o Produkcie

Opakowanie zbiorcze zawiera 25 szt.

Opis i Kluczowe Cechy

Złączka szynowa przelotowa typu WDK 2.5 LD RT (symbol 1023600000) przeznaczona jest do sygnalizacji obecności napięcia stałego 24 V DC. Wyposażona w czerwoną diodę LED umożliwia szybką wizualną kontrolę zasilania w szafach sterowniczych i rozdzielnicach. Konstrukcja przelotowa pozwala na podłączenie przewodów o przekroju do 2,5 mm², a montaż odbywa się na szynie DIN (TH35).

Napięcie znamionowe 24 V DC: Dioda LED sygnalizuje obecność napięcia stałego, ułatwiając diagnostykę i zwiększając bezpieczeństwo obsługi.
Zintegrowana dioda LED (kolor czerwony): Wizualne potwierdzenie zasilania – szybkie sprawdzenie stanu obwodu bez użycia miernika.
Konstrukcja przelotowa: Umożliwia łatwe łączenie przewodów o przekroju do 2,5 mm² w jednym punkcie, co upraszcza okablowanie szaf sterowniczych.
Montaż na szynie DIN (TH35): Szybki i stabilny montaż w rozdzielnicach i szafach sterowniczych, zgodny ze standardem instalacyjnym.
Oznaczenie +/-: Wyraźne oznaczenie biegunowości ułatwia prawidłowe podłączenie do obwodu prądu stałego.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznakowanie CE. Przy montażu należy przestrzegać lokalnych przepisów instalacyjnych.

Zastosowanie

Złączka szynowa przelotowa WDK 2.5 LD RT 24VDC znajduje zastosowanie w instalacjach sterowania i automatyki budynkowej, gdzie wymagana jest sygnalizacja obecności napięcia stałego.

Sygnalizacja obecności napięcia 24 V DC w szafach sterowniczych i rozdzielnicach.
Jako element kontrolny w układach sterowania przekaźnikami, stycznikami i PLC.
Szybkie sprawdzenie zasilania czujników, siłowników i innych urządzeń automatyki.
Wizualne oznaczenie obwodów prądu stałego w instalacjach przemysłowych i budynkowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę należy zamontować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekrój podłączanych przewodów dobrać do obciążenia – maksymalnie 2,5 mm². Momenty dokręcania zacisków stosować zgodnie z kartą katalogową.

FAQ

Czy dioda LED jest widoczna przy wyłączonym zasilaniu? Nie, dioda LED świeci tylko wtedy, gdy na złączkę podane jest napięcie 24 V DC w odpowiedniej polaryzacji. Przy odwrotnej polaryzacji dioda nie zaświeci się.
Jaki przekrój przewodu można podłączyć do złączki? Złączka przystosowana jest do przewodów o przekroju do 2,5 mm² (na podstawie oznaczenia WDK 2.5).
Czy złączka posiada zabezpieczenie przed odwrotną polaryzacją? W dostępnych danych brak informacji o takim zabezpieczeniu. Należy zachować właściwą polaryzację (+/-) zgodnie z oznaczeniem, aby dioda LED świeciła.
