Złączka szynowa przelotowa, WDK 2.5 FV, śrubowa, ciemnobeżowa | 1022400000 Weidmuller

Opis i Kluczowe Cechy

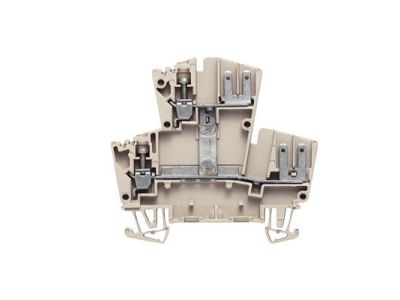

Złączka szynowa przelotowa WDK 2.5 FV (symbol 1022400000) to element łączeniowy przeznaczony do montażu na szynie TH35. Wyposażona w zacisk śrubowy umożliwiający pewne i trwałe podłączenie przewodów o przekroju do 2,5 mm². Kolor obudowy ciemnobeżowy ułatwia identyfikację w rozdzielnicy. Produkt przeznaczony do pracy w obwodach niskiego napięcia instalacji elektrycznych.

• Przekrój przewodu: do 2,5 mm² – pozwala na podłączenie typowych przewodów instalacyjnych (jedno- i wielożyłowych) przy zachowaniu niskiej rezystancji połączenia.
• Zacisk śrubowy: gwarantuje mechaniczną wytrzymałość i stabilność elektryczną połączenia, minimalizując ryzyko poluzowania pod wpływem wibracji lub zmian temperatury.
• Montaż na szynie TH35: szybkie zatrzaśnięcie na standardowej szynie montażowej w rozdzielnicach i puszkach rozgałęźnych.
• Konstrukcja przelotowa: umożliwia łączenie dwóch lub więcej przewodów w jednym punkcie bez konieczności stosowania dodatkowych listew zaciskowych.
• Kolor ciemnobeżowy: ułatwia wizualną identyfikację podczas montażu i serwisu.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm bezpieczeństwa oraz oznaczony znakiem CE. Spełnia standardy konstrukcyjne dla złączek szynowych stosowanych w instalacjach niskiego napięcia. Dokładne dane dotyczące konkretnych norm (np. IEC/EN) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Złączka WDK 2.5 FV znajduje zastosowanie w systemach rozdzielczych i sterowniczych, gdzie wymagane jest niezawodne łączenie przewodów o przekroju do 2,5 mm². Sprawdza się zarówno w instalacjach mieszkaniowych, jak i komercyjnych obiektach biurowych.

• Łączenie przewodów fazowych, neutralnych i ochronnych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie potencjałów i połączeń mostkujących w układach automatyki budynkowej.
• Przyłączanie odbiorników końcowych (oświetlenie, gniazda wtykowe) w puszkach instalacyjnych.
• Zastosowanie w tablicach sterowniczych i szafach rozdzielczych z montażem na szynie DIN.

Wskazówki Montażowe

Montaż złączki szynowej WDK 2.5 FV może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i zabezpiecz przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami projektu. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta (zwykle 0,5–0,8 Nm). Po zakończeniu montażu sprawdzić jakość połączenia mechanicznego oraz ciągłość obwodu.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do tej złączki? Maksymalny przekrój przewodu wynosi 2,5 mm². Dla przewodów wielożyłowych zaleca się stosowanie końcówek tulejkowych.
• Czy złączka jest wyposażona w podświetlenie LED? Nie, jest to pasywna złączka przelotowa bez elementów sygnalizacyjnych. Nie przewidziano podświetlenia ani wskaźników stanu.
• Jaki stopień ochrony (IP) ma ta złączka? Złączki szynowe przeznaczone do montażu wewnątrz rozdzielnic objętych obudową mają zazwyczaj stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm). Dokładną wartość dla konkretnej aplikacji należy potwierdzić w karcie katalogowej producenta.
