Złączka szynowa przelotowa, WDK 2.5 BL, śrubowa, niebieska | 1021580000 Weidmuller

Opis i Kluczowe Cechy

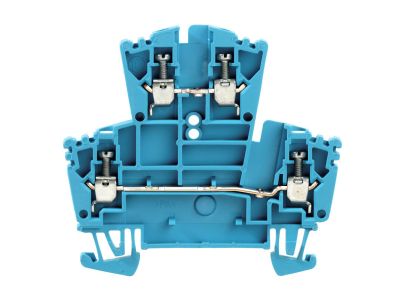

Złączka szynowa przelotowa WDK 2.5 BL (symbol 1021580000) to niezawodne rozwiązanie do łączenia przewodów w szynach montażowych. Dzięki złączu śrubowemu zapewnia pewne i trwałe połączenie elektryczne. Prąd znamionowy 24 A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, natomiast napięcie 400 V umożliwia stosowanie w sieciach trójfazowych. Przekrój 2.5 mm² czyni ją uniwersalnym wyborem do standardowych instalacji.

• Prąd znamionowy 24 A: Bezpieczna praca w obwodach o podwyższonym obciążeniu, minimalizująca ryzyko przegrzania.
• Napięcie znamionowe 400 V: Możliwość zastosowania w instalacjach trójfazowych (np. rozdzielnice przemysłowe).
• Przekrój przewodu 2.5 mm²: Uniwersalność – pasuje do powszechnie stosowanych przewodów w instalacjach oświetleniowych i siłowych.
• Złącze śrubowe: Pewne i odporne na wibracje połączenie, łatwe do wykonania standardowymi narzędziami.
• Kolor niebieski (BL): Ułatwia szybką identyfikację wizualną w rozdzielnicy, co przyspiesza prace serwisowe.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodność z obowiązującymi standardami DIN dla złączek szynowych gwarantuje niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Złączka szynowa WDK 2.5 BL przeznaczona jest do trwałego łączenia przewodów w systemach szyn montażowych (np. TH35). Sprawdza się w wielu scenariuszach instalacyjnych:

• Łączenie przewodów w rozdzielnicach elektrycznych – budowa bezpiecznych połączeń w szafach sterowniczych.
• Zasilanie odbiorników w instalacjach sterowania i automatyki budynkowej.
• Wyprowadzenia w puszkach przyłączeniowych oraz przejścia przez ściany działowe.
• Wykorzystanie w obwodach pomocniczych, sygnalizacyjnych i zasilania urządzeń sterujących.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę osadź na szynie TH35 (DIN) i dokręć śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodu dobierz do prądu znamionowego odbiorników. Zabezpiecz przewody przed wysunięciem i sprawdź siłę zacisku.

FAQ

• Czy złączka posiada podświetlenie lub diodę LED? Nie, jest to standardowa złączka przelotowa śrubowa – nie przewidziano elementów podświetlających. Do sygnalizacji zalecamy oddzielne lampki.
• Jaki jest stopień ochrony IP złączki? Karta katalogowa nie podaje konkretnego stopnia IP. W warunkach montażu w rozdzielnicy (obudowa co najmniej IP4X) przyjmuje się typowe dla aparatury modułowej IP20, co oznacza ochronę przed dotknięciem palcami.
• Jaki jest tryb pracy złączki? Złączka nie zawiera styków przełączających – służy do ciągłego przewodzenia prądu w połączeniach stałych. Nie wymaga przełączania i pracuje w trybie pasywnym.
