Złączka szynowa przelotowa, WDK 2.5 2D 2.A, śrubowa, ciemnobeżowa | 1022600000 Weidmuller

Opis i Kluczowe Cechy

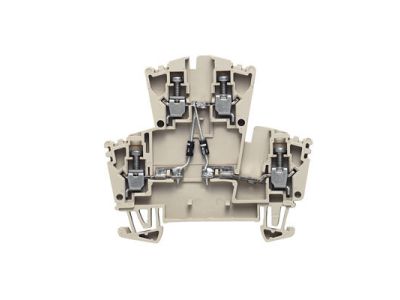

Złączka szynowa przelotowa WDK 2.5 2D 2.A (symbol 1022600000) z serii W to podzespół listwy rzędowej wyposażony w złącze śrubowe. Przekrój pomiarowy 2,5 mm² zapewnia pewne i trwałe połączenie przewodów w rozdzielnicach i szafach sterowniczych. Ciemnobeżowa obudowa ułatwia identyfikację w zestawie innych aparatów.

• Przekrój pomiarowy 2,5 mm²: umożliwia bezpieczne łączenie przewodów o typowym przekroju w obwodach sterowania i zasilania, zapewniając niską rezystancję styku.
• Złącze śrubowe: gwarantuje pewny docisk przewodu i odporność na wibracje – kluczowe w aplikacjach przemysłowych i instalacjach wymagających niezawodności.
• Konstrukcja przelotowa: umożliwia prowadzenie przewodu bez konieczności jego przecinania, co upraszcza okablowanie i zmniejsza liczbę połączeń pośrednich.
• Seria W (podzespół listwy rzędowej): zapewnia kompatybilność z akcesoriami i sąsiednimi modułami, co pozwala na budowę przejrzystych i uporządkowanych pól zaciskowych.
• Ciemnobeżowa kolorystyka: ułatwia wizualne odróżnienie danego piętra listwy w zestawach wielopoziomowych, przyspieszając identyfikację i serwis instalacji.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z wymaganiami obowiązujących norm europejskich oraz dyrektyw Unii Europejskiej, co potwierdza oznakowanie CE. Produkt spełnia standardy branżowe dla aparatury łączeniowej stosowanej w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Złączka szynowa przelotowa WDK 2.5 2D 2.A jest przeznaczona do okablowania w rozdzielnicach, szafkach sterowniczych i puszkach przyłączeniowych. Sprawdza się wszędzie tam, gdzie wymagane jest szybkie, powtarzalne i bezpieczne łączenie przewodów.

• Okablowanie wewnątrz rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Budowa pól zaciskowych w szafach sterowniczych maszyn i urządzeń technologicznych.
• Łączenie przewodów w systemach automatyki budynkowej, w tym w układach oświetleniowych, HVAC i sterowania żaluzjami.
• Okablowanie w tablicach przyrządów pomiarowych i sygnalizacyjnych, gdzie wymagana jest przejrzysta identyfikacja obwodów.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Złączkę montuje się na szynie TH35 (DIN) zgodnie z zaleceniami producenta. Przewody należy odizolować na odpowiednią długość, a moment dokręcania śruby dobrać zgodnie z dokumentacją techniczną – zbyt słabe dokręcenie grozi wzrostem rezystancji i przegrzaniem, zbyt mocne może uszkodzić przewód lub złączkę. Przekrój przewodu należy dobrać do obciążenia prądowego obwodu.

FAQ

• Czy złączkę można stosować na szynie DIN TH35? Tak, złączka WDK 2.5 2D 2.A z serii W jest przystosowana do montażu na standardowej szynie TH35 (DIN).
• Jaki jest stopień ochrony złączki? Stopień ochrony zależy od zastosowanej obudowy rozdzielnicy. W warunkach normalnych w rozdzielnicy przyjmuje się typowy dla aparatury modułowej stopień IP20, który zapewnia ochronę przed przypadkowym dotknięciem części czynnych.
• Czy złączka umożliwia podłączenie dwóch przewodów w jednym zacisku? Konstrukcja przelotowa umożliwia przewleczenie jednego przewodu przez całą złączkę. W przypadku potrzeby łączenia dwóch przewodów zaleca się stosowanie mostków lub odpowiednich zwór z oferty akcesoriów serii W.
