Złączka szynowa przelotowa śrubowa DK 4Q/35 BL niebieska | 0590180000 Weidmuller

Opis i Kluczowe Cechy

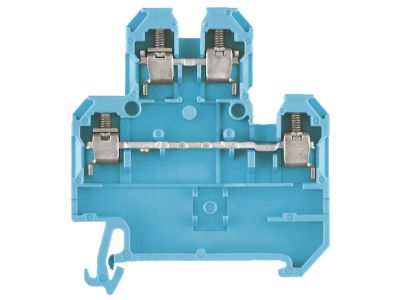

Złączka szynowa przelotowa śrubowa DK 4Q/35 BL (symbol 0590180000) z serii SAK to sprawdzony element do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Wyposażona w złącze śrubowe i przeznaczona do przewodów o przekroju do 4 mm², gwarantuje pewne i trwałe połączenie. Dzięki dwupoziomowej konstrukcji pozwala na oszczędność miejsca na szynie montażowej.

• Przekrój znamionowy 4 mm²: umożliwia bezpieczne łączenie przewodów o przekroju do 4 mm² (sztywne i linkowe) – idealne do obwodów sterowania i zasilania.
• Złącze śrubowe: zapewnia wysoką siłę docisku i niską rezystancję styku, co przekłada się na niezawodność połączenia nawet przy wibracjach.
• Dwupoziomowa konstrukcja (szeregowa): pozwala na podłączenie dwóch przewodów w jednym poziomie lub realizację połączeń przelotowych, optymalizując wykorzystanie przestrzeni w rozdzielnicy.
• Kolor niebieski: ułatwia szybką identyfikację, np. dla przewodów neutralnych (N) w instalacjach prądu przemiennego.
• Seria SAK: ugruntowana konstrukcja złączek szynowych, znana z wytrzymałości mechanicznej i łatwości montażu na szynie TH35.

Zgodność z Normami

Złączka została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Montaż i użytkowanie zgodne z dokumentacją producenta zapewniają bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Złączka DK 4Q/35 BL znajduje zastosowanie wszędzie tam, gdzie potrzebne jest pewne i uporządkowane łączenie przewodów w rozdzielnicach i szafach sterowniczych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacjach.

• Przelotowe łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie odbiorników, takich jak oświetlenie, gniazda, urządzenia AGD w instalacjach budynkowych.
• Realizacja szyn zbiorczych N, PE lub innych potencjałów w szafach sterowniczych i przemysłowych.
• Automatyka budynkowa – przyłączenie czujników, siłowników i modułów sterujących.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody należy wprowadzić do otworów zaciskowych, a następnie dokręcić śrubę z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia – maksymalnie 4 mm² dla każdego zacisku. Dla przewodów linkowych zaleca się stosowanie tulejek zaciskowych.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak – złącze śrubowe umożliwia pewne połączenie zarówno przewodów sztywnych, jak i linkowych. Dla przewodów linkowych zalecane jest jednak stosowanie tulejek zaciskowych, aby zapewnić optymalny docisk i uniknąć przecięcia żył.
• Jaki jest stopień ochrony złączki? Producent nie podaje konkretnego stopnia ochrony IP. W typowych warunkach montażu wewnątrz rozdzielnicy (zamykanej, o stopniu ochrony co najmniej IP20) złączka zapewnia bezpieczną izolację. W środowiskach wilgotnych lub zapylonych należy stosować dodatkowe osłony.
• Czy można montować złączkę na szynie TH35 (DIN)? Tak – seria SAK jest przeznaczona do szybkiego montażu na standardowej szynie TH35. Złączka zatrzaskuje się na szynie, co umożliwia łatwe pozycjonowanie i demontaż bez użycia narzędzi.
